本文介紹了CAD軟件之CAXA電子圖板應用相關探討。

　　時下不少的機械設計工作者都在使用CAXA的各種軟件了，我也是其中一員。在CAXA推出的諸多產品中，我使用得最多的應該是CAXA電子圖板，接觸電子圖板已經有兩年多的時間了，這期間從剛使用時的陌生到現在的熟練，應該說是一個質的飛躍。作為一名機械設計人員，隨著時代的發展，時刻期待著有一種得心應手的設計軟件能提高設計工作效率、降低工作勞動強度。在使用了多種設計軟件以后，我覺的CAXA電子圖板還是蠻不錯的，因為它在我的設計工作中確實提高了工作效率，而且操作也是很容易上手的。以下就我在設計工作中的幾點心得和大家切磋一下，有高招的不防指點一二。

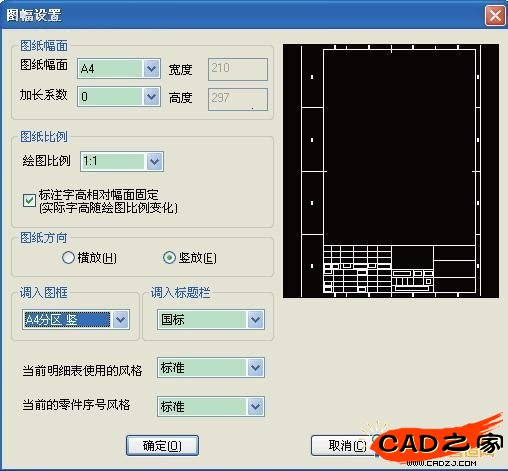

　　第一：圖紙的問題。以前我一般都是先繪制幾個標準的圖紙在繪圖中來回復制、粘貼，在使用了CAXA電子圖板后，只需一次工作即可得到滿意的標準圖紙了(這個圖紙包含標準圖紙幅面、標題欄)，在日后的工作當中，只需從主菜單的圖幅設置當中提取你所需要的圖紙幅面，單位定義的標題欄，繪圖比例即可輕松得到滿意的圖紙了。我接觸到的一些設計人員用的辦法還是比較原始的，繪制標準圖紙，繪制1:1的實物圖形，然后再進行比例縮放，放置在標準圖紙當中，這種方法的弊端是在進行縮放后的尺寸標注當中，實物尺寸放生了變化，必須修改標注尺寸，如有疏漏，就會造成零配件加工失誤，從而造成成本提高、加工周期的延長諸多不良后果。

　　第二：塊在裝配圖中的應用。在剛開始做裝配圖的時候，我覺的比較簡單的方法是將已繪制好的零配件并入圖紙當中，進行適當的修剪，剖切即可，工作量也是不小的，尤其是在多零件大幅面的裝配圖中(不包含爆炸圖)，這個工作量可想而知，稍有遺漏就會出現零件標注不清的問題。經過我在工作當中的摸索，現在的做法是已繪制的實物圖形在并入的時候做成塊，在繪制裝配圖的時候，進行堆砌，然后進行塊的處理，根據視圖中各零件的先后順序，進行消隱或取消消隱，如有剖切的零件可進行塊在位編輯，根據需要畫出剖切面進行剖面處理，這樣一來，工作效率會大大的提高;

　　第三：庫的使用。在實際工作當中，大家總會接觸到一些常用的實體模型，小到螺釘螺母，大到各種電機(相對而言)，在CAXA電子圖板中，其自身已經提供了一個不小的圖庫，但因為各企業在實際生產當中使用的成品不同，CAXA電子圖板所提供的圖庫還是顯的有些不足。我的做法是，創建屬于自己的圖庫方便我在繪制裝配圖時使用，這個過程也很簡單，具體操作：創建實物的三視圖→點擊主菜單中繪圖中的庫操作→選擇定義實體模型圖幅→根據軟件提示進行操作→建成屬于自己的圖庫→圖形入庫，在日后工作當中只需從圖庫中調取所需要的圖形即可;

　　第四：裝配圖中零件標注問題。在CAXA電子圖板升級包更新后，我在裝配圖中的零件標注顯的更加游刃有余，零件序號的插入，調換，新序號的生成，明細表的生成。這個操作對有更新包的設計人員來說不防可以進行具體操作來體驗一下其功能，限于篇幅，我在這就不多說了。

　　在使用CAXA電子圖板過程中還有很多不錯的功能，以上幾點是我的感受，當然眾多的機械設計人員還會有更多的心得體驗與高招，希望大家可以多進行些溝通交流，讓我能夠學習到新的技巧。

　　作為一款國產的CAD軟件，CAXA電子圖板已經表現出了諸多亮點，當然它也有需要提高的地方，目前已經看到CAXA電子圖板2009了，而且有了很多新的功能，諸如支持單界面多窗口操作、智能化繪圖、新標準圖庫等等，期待CAXA軟件越來越好。
