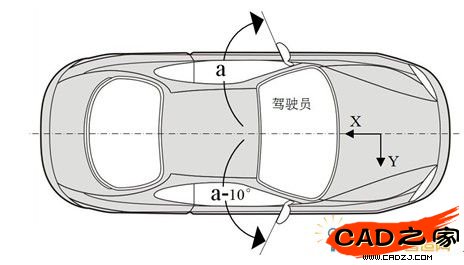

圖1 鏡片與車身X軸調夾角示意圖

汽車后視鏡設計時，一般要求鏡片能夠向任意方向調節7°以上，以滿足不同身高的駕駛員對視野的要求。汽車零件一般設計為左右對稱，但是如果將后視鏡設計為對稱，則要求遠離駕駛員一側后視鏡的鏡片向車身內側有17°以上的調節角度。鏡片的調整角度太大，會使鏡片調整后遠遠高出后視鏡，影響外觀。

目前，汽車后視鏡廠商一般將左右后視鏡設計為與車身連接的安裝尺寸對稱。由于后視鏡不對稱，左右后視鏡的鏡體外形初始角度設計相差約10°，為了減小設計工作量，我們希望在設計時盡量能使某些零件能對稱。

二、ThinkDesign快速設計后視鏡

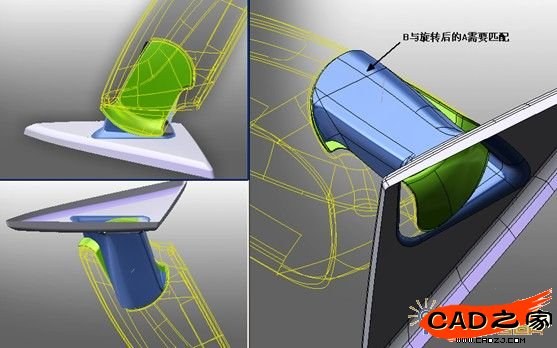

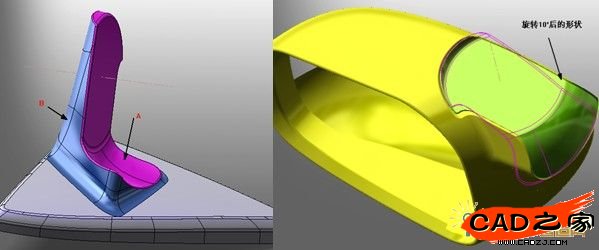

 在圖2中，我們將“對稱后的鏡體”繞旋轉軸偏轉約10°，將后視鏡與車身裝配的連接座設計為對稱，這樣就只剩連接座與鏡體的配合部位為不對稱部位了，我們只需要修改此不對稱的部位即可，這種方法能大大減少后期的產品設計及模具設計的工作量。
