草圖

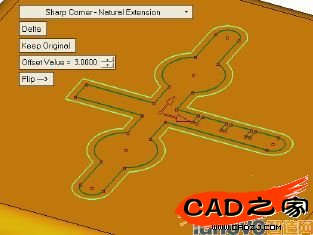

　　1、靈活的輪廓偏移

　　在草圖或者工程圖環境，通過一個操作E9可以偏移多條曲線，這個新的選項也允許客戶使用數值或通過點來偏移橢圓線或者樣條線。

　　好處：處理和修改草圖更容易。

　　可以使用一個偏移命令移動多個曲線，而且可以使用多個選項偏移。

　　上面的圖外輪廓是由內輪廓的偏移過來的，克服了右側距離較小的線條。

　　2、添加幾何——添加曲面中心點

　　使用此功能可以更容易創建沖頭、頂桿或者其它的注塑模具或者沖壓模具零件。它允許客戶選擇一張面，然后把這張面中心點的幾何投影到草圖面上，創建的點和選擇的幾何面相關。

　　此功能允許用戶選擇50張面，在每一面上創建一個點，或者在所有面上創建一個點。

　　好處：容易在幾何中心上創建一個點。

　　容易在零件的幾何中心上添加標準件。

　　3、尺寸工具激活時刪除尺寸

　　如果在草圖不經意創建一個尺寸，E9可以在尺寸工具激活時刪除這個尺寸，在尺寸工具欄里多一個刪除選項。

　　好處：草圖變的更,節約設計時間。

　　4 拷貝/移動和旋轉——改進

　　在E9建模和草圖里有一個更好的工具拷貝/移動和旋轉，他把草圖功能結合在一起，比如旋轉/移動和復制。另外，使用這個工具還有很多先前版本沒有的選項。

　　好處：草圖功能更強，在組合工具里給用戶提供更多的選項。

　　5、改變草繪面(平行)——保持參考實體

　　改變參考平面到平行的平面，可以保持和原來實體的參考和連接關系，包括尺寸。

　　好處：節約時間，不需要重新創建實體，因為已經自動地保存了實體。

　　工程圖

　　1、工程圖操作：

　　輸出到工程圖——單個/多個。

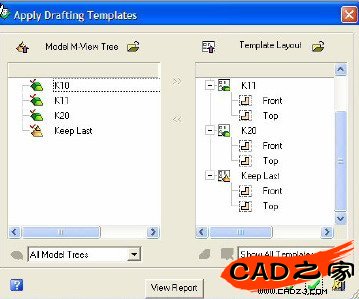

　　通過使用一個模板，E9可以允許把多個零件或者裝配輸出到多個工程圖文檔，在輸出操作結束時會有一個報告文件顯示輸出的結果。

　　好處：節約創建工程圖時間，更容易控制模板文件特征樹，工程圖模板包括PMI(尺寸、文本)。

　　2、在工程圖里包含產品制造信息PMI

　　添加PMI到工程圖模板。

　　目前E9版本可以在工程圖里添加制造信息。在模板里含有的這些信息可以允許客戶在3D環境下添加尺寸和注釋，并把這些信息自動地添加到工程圖里。

　　好處：節約設計工程圖時間。

　　在3D境添加尺寸和注釋，可以在工程圖里使用這些信息。

　　輸出到工程圖里的文件自動顯示尺寸和注釋。

　　3、材料清單(BOM)

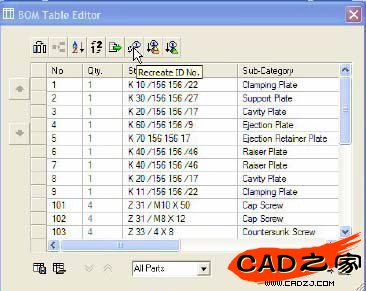

　　根據新的ID號數據，重新創建BOM。

　　在創建裝配的BOM時，可以根據新的設置來改變ID號。

　　如果輸入進來的標準件不是short type 類型，用戶可以更改文件idnum.dat文,(決定ID號的范圍)或者是瀏覽器里的short type。

　　BOM表可以根據這個設置重新被創建。

　　好處：通過更改文件idnum.dat，可以自動地更改零件的ID號。

　　使用cadenas文件，只需要設置一下short type，就和在idnum.dat得到的ID號一致了。

　　4、零件ID號和裝配ID號一致

　　零件的ID號可以和裝配的一致，用戶可以從裝配里得到零件的ID號并把他輸出到iE瀏覽器里，通過ID號和象征性的文字功能，可以在建模或者工程圖里使用此信息。

　　好處：零件的瀏覽ID號和裝配里的ID號一致，顯示的是同一個數據。

　　5、子裝配和主裝配編號一致

　　裝配BOM里的功能可以把主裝配的ID號集成到子裝配里BOM，有了這個功能，主裝配和子裝配里顯示的信息一致。

　　好處：可以使得主裝配和子裝配的ID號完全一致。

　　6、孔表格

　　孔表格的改進。

　　在版本E9，可以允許用戶進行有意義的孔表格控制，可以做到：

　　添加備注到整個孔組里。

　　改變指定的孔組精度。

　　添加草繪孔，草繪的點和圓可以添加到空表格里并可以定義成真實的孔。

　　對于每一個孔我們都可以在孔的序號前看到孔的用戶類型。

　　好處：在2D環境下完成3D的任務，而后可以定義它為3D實體。

　　提供更多地控制和功能。

　　可以對每一個孔組進行精度設置。

　　7、其余的特色——改善用戶使用的感受

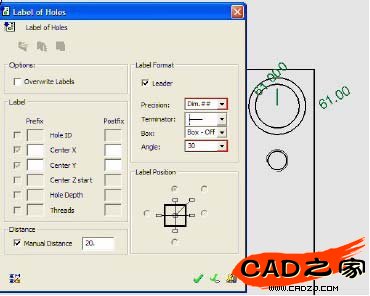

　　孔標簽——多個編輯。

　　在孔表格的創建環境里，可以允許用戶編輯一個或多個孔標簽。

　　好處：可以編輯多個孔標簽。

　　通過編輯可以覆蓋現有的孔標簽。

　　當使用不同的參數編輯一些孔標簽時可以提供更多的控制。

　　8、保存上一個參數

　　在以下功能里，新的工程圖環境有能力保存上回使用過的參數：

　　·中心/自動中心

　　·文本

　　·對稱

　　·尺寸

　　& #1048698; BOM

　　好處：節省時間，避免重新進入命令時重新輸入參數。

　　可以把某些參數輸入到模板里，然后可以默認使用之。

　　9、新的/改進的尺寸標注

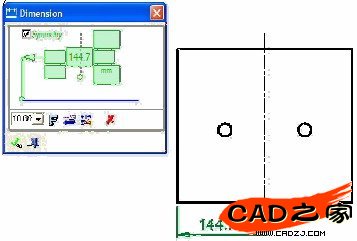

　　對稱尺寸：根據工程圖標準，現在可以基于對稱尺寸來創建一個新的工程圖尺寸類型，當標注一個帶有中心線的尺寸時，根據通常的標準，可以在尺寸線的一半處標注這個對稱尺寸。

　　好處：可以切換對稱標注和一般的尺寸標注，滿足不同的設計需求。

　　10、角度尺寸標注改進

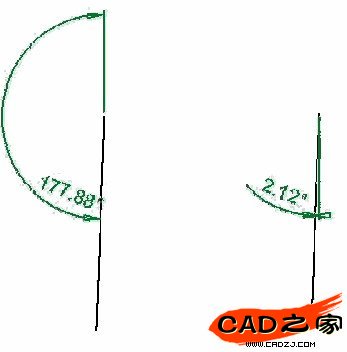

　　當只有一條線時，也可以在這個實體上標注出一個較小的角度尺寸。新的功能可以讓用戶指定標注區域，切換標注角度的補角尺寸。

　　如果標注出自己不需要的尺寸，可以通過這個新的功能來改變。

　　好處：更容易標注出較小的尺寸。

　　不需要局部放大來標注較小的角度尺寸。

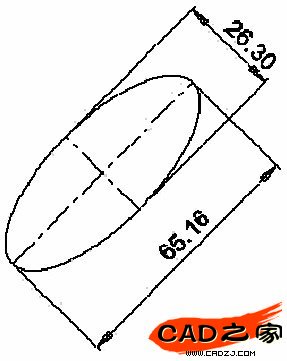

　　11、可以標注橢圓的長軸和短軸尺寸

　　在E9以前版本，標注橢圓主軸尺寸是一項不可能的工作，現在使用中心和自動中心功能可以識別這個橢圓實體。

　　通過在橢圓標識中心線，可以對橢圓的主軸尺寸進行標注。

　　好處：可以節省標注橢圓的時間。

　　12、新的/改進的符號標注

　　創建曲面加工符號：新的標注曲面加工符號的功能可以滿足工程圖的標準需要。

　　E9可以允許客戶標注他們要求的曲面加工符號。

　　好處：可以允許客戶根據他們定義的標準來標示零件的表面加工符號，也就是粗糙度。

　　13、創建多個直徑標簽

　　新的選項可以使用工程圖符號來標識孔。

　　另外，新的功能可以更方便的控制孔標簽，也可以往孔標簽添加更多的信息

　　好處：可以在任何方向對任何孔添加信息。

　　通過添加信息到孔標簽來定義草繪的圓為實際的孔。
