本文介紹了中望CAD2010 體驗版在四方面的功能提升

　　2009年11月30日，中望CAD2010體驗版正式發布。作為中望公司的最新年度力作，在繼承以往版本優勢的基礎上，中望CAD2010融入了以“安全漏洞抓取、內存池優化、位圖和矢量圖混合處理”等多項可以極大提高軟件穩定性和效率的中望正在申請全球?qū)＠莫殑?chuàng)技術，新增了眾多實用的新功能，在整體性能上實現了巨大的飛躍，主要體現在以下幾方面：

　　大圖紙?zhí)幚砟芰Φ奶嵘?/P>

　　文字所見即所得、消隱打印等新功能

　　二次開發接口更加成熟

　　重點客戶問題解決

　　一、大圖紙?zhí)幚砟芰Φ奶嵘?/P>

　　中望CAD2010版采用了更先進的內存管理以及壓縮技術，采用了一些新的優化算法，使得中望CAD常用命令執行效率和資源占用情況得到進一步的提高，特別是在低內存配置下大圖紙的處理能力，大大減少了圖紙內存資源占用量，提升了大圖紙?zhí)幚硭俣取Ｖ饕w現在：

　　大圖紙內存占用量顯著下降，平均下降約30%，地形圖類圖紙則平均下降50%;

　　實體縮放和平移，zoompan edraw更加順暢;

　　保存速度更快、數據更安全，保存速度平均有40%的提升。

　　二、新增功能

　　1、文字所見即所得

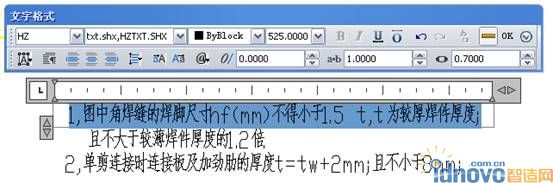

　　文字編輯器有多處改進，文字編輯時顯示的樣式為最后在圖面上的樣式，達到了所見即所得的效果。文字編輯器新加入段落設置，可進行制表位、縮進、段落對齊方式、段落間距和段落行距等項目的調整。另外，在文字編輯器內可直接改變文字傾斜、高度、寬度等特征。

多行文字編輯

　　2、消隱打印

　　中望CAD2010版本支持二維和三維對象的消隱打印，在打印對象時消除隱藏線，不考慮其在屏幕上的顯示方式。此次消隱打印功能主要體現在以下兩個方面：

　　(一)、平臺相關命令和功能的調整

　　視口的“屬性”：增加“著色打印”選項(“線框”和“消隱”兩種著色打印項)，如下所示：

　　選擇視口后，右鍵菜單支持“著色打印”項( “線框”和“隱藏”兩種模式)

　　命令mview增加了“著色打印”功能項，可以方便用戶設置視口的“著色打印屬性”(線框和消隱兩種模式)

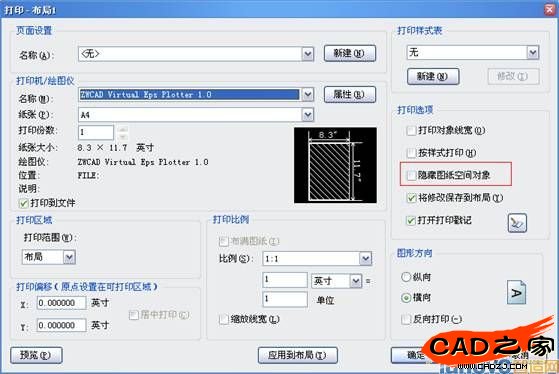

　　“打印”對話框調整：在布局空間，激活“打印”對話框，以前的“消隱打印”選項顯示為“隱藏圖紙空間對象”。

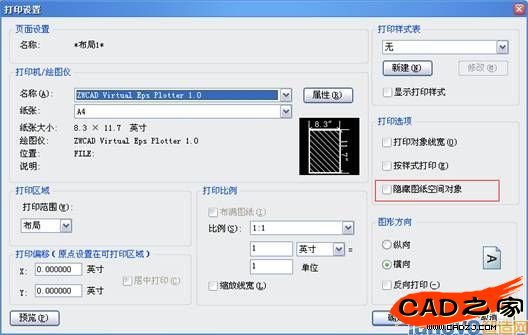

　　頁面設置管理器啟動的“打印設置”對話框調整：圖紙空間中，通過頁面設置管理器激活的“打印設置”對話框，以前的“消隱打印”選項顯示為“隱藏圖紙空間對象”，如下：

　　(二)、消隱打印使用方法的調整

　　模型空間：

　　可通過“打印”或“頁面設置管理器”打開的“打印設置”對話框中的“消隱打印”選項來控制模型空間的對象是否消隱打印，同時包含消隱打印預覽，若勾選“消隱打印”按鈕，模型空間的對象將被消隱打印出來。

　　布局空間：

　　若要在布局空間消隱打印對象，分為兩種情況：

　　1) 布局空間視口外的對象是否消隱，直接取決于“打印設置”對話框中“隱藏圖紙空間對象”按鈕是否被勾選;

　　2)布局空間視口中的對象是否消隱，取決于視口本身的屬性，即“著色打印”特性選項，必須確保該選項為“消隱”才可消隱打印或預覽，如下圖：

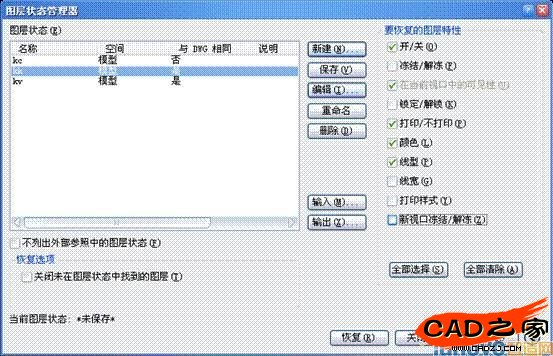

　　3、圖層狀態管理器

　　可以創建多個命名圖層狀態，以保存圖層的狀態列表，用戶可以通過選擇圖層狀態來表現圖紙的不同顯示效果。這種圖層狀態可以輸出供其它圖紙使用，也可以輸入其它保存的圖層狀態設置。

圖層狀態管理器

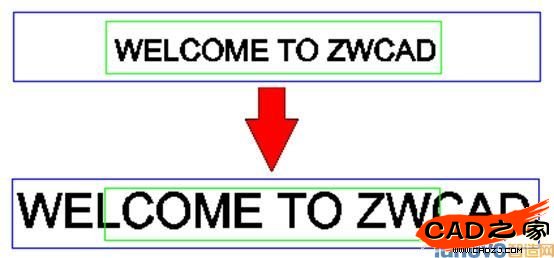

　　4、文字定點縮放

　　能夠依據文字位置的特征點，如中心，左下等，作為基準點，對多行文字或單行文字進行縮放，同時不改變基準點位置。

　　文字以中心點縮放

　　5、Splinedit新功能

　　全面支持樣條曲線的編輯，主要體現在SPLINEDIT命令行提示中，如下：

　　擬合數據(F)/閉合樣條(C)/移動(M) 頂點(V)/精度(R)/反向(E)/撤消(U)/<退出(X)>:

　　擬合數據：

　　增加(A)/閉合(C)/刪除數據(D)/移動(M)/清理(P)/切線(T)/<退出(X)>:

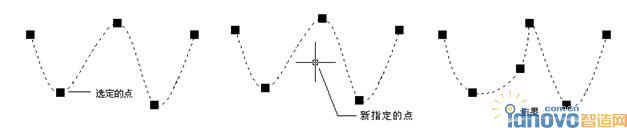

　　增加、刪除數據：通過增加、刪除樣條曲線的擬合點來控制樣條曲線的擬合程度。下圖為增加一個擬合點后的效果圖：

　　移動：通過移動指定的擬合點控制樣條曲線的擬合數據，如下圖所示：

　　閉合/打開：控制樣條曲線是否閉合。

　　清理：清除樣條曲線的擬合數據，從而使命令提示信息變?yōu)椴话瑪M合數據的情形。

　　切線：修改樣條曲線的起點和端點切向。

　　閉合樣條：將打開的樣條曲線閉合。若選擇的樣條曲線為閉合的，該選項為“打開”，將閉合的樣條曲線打開。

　　移動：可用來移動樣條曲線的控制點到新的位置。

　　精度：可通過添加控制點、提高階數或權值的方式更為精密的控制樣條曲線的定義。

　　反向：調整樣條曲線的方向為反向。

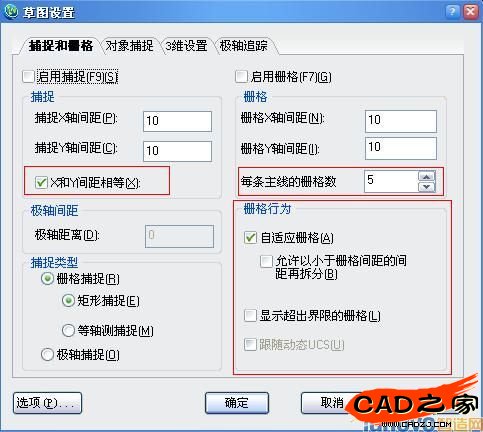

　　6、捕捉和柵格功能增強

　　增強了捕捉和柵格的設置功能，主要體現在“草圖設置”的“捕捉和柵格”選項卡，顯示如下：

　　X和Y間距相等：可強制捕捉間距和柵格間距使用相同的X和Y間距值。要注意的是，捕捉間距和柵格間距可分別設置不同值。

　　每條主線的柵格數：可為主柵格線指定相對于次柵格線的頻率，以控制當自適應柵格發生變化的時候，柵格大小變化的比例。該值還可使用系統變量GRIDMAJOR來控制。

　　自適應柵格：由GRIDDISPLAY系統變量來控制，用來限制柵格在縮小時的密度。

　　允許以小于柵格間距的間距再拆分：若勾選此項，在放大的時候，將自動生成間距更小的柵格線。這些柵格線的頻率由主柵格線的頻率來控制。

　　顯示超出界線的柵格：勾選此項，即可在超出圖形界限(LIMITS)外顯示柵格。可由系統變量控制。

　　7、支持文件搜索路徑

　　在“選項”對話框的“文件”選項卡中，新增“支持文件搜索路徑”，可在該文件路徑中查看如下搜索路徑的文件夾：

　　圖形文件搜索路徑

　　字體文件搜索路徑

　　幫助文件搜索路徑

　　菜單文件搜索路徑

　　圖案填充文件搜索路徑

　　臨時文件搜索路徑

　　模板搜索路徑

　　三、二次開發接口更加成熟：

　　(一)、中望CAD2010版ZRX(類ARX)接口更加成熟，主要支持的特性如下：

　　1.常用基本功能，如 DWG數據庫讀寫訪問，注冊命令，獲取用戶輸入點或者字符串等;

　　2.數據庫圖形實體，如DbLine、DbCircle、DbArc 等;

　　3.擴展數據和擴展字典， XData & XDictionary;

　　4.自定義實體和對象，從 DbObject、DbEntity或其它類派生;

　　5.文檔管理功能，提供文檔管理器 ZcApDocManager ,文檔類ZcApDocument 等接口;

　　6.反應器功能，提供數據庫反應器，文檔反應器，編輯器反應器(包括命令反應器，鼠標右鍵消息等)，對象反應器，永久反應器;

　　7.拖動 Jigs，ZcEdJig;

　　8.協議擴展(Protocul Extensions);

　　9.簡單 UI 介面類的支持，CZcUiDialog、CZdUiDailog、CZdUiBaseDialog.

　　(二)、LISP和VBA二次開發接口的完善

　　1、ProgID能夠表示接口所對應的版本號

　　2、LISP的vlax, vlr系列函數改造

　　添加了13個接口，分別如下：

　　vlax-3D-point

　　vlax-add-cmd

　　vlax-curve-getArea

　　vlax-curve-getClosestPointToProjection

　　vlax-curve-getDistAtParam

　　vlax-curve-getDistAtPoint

　　vlax-curve-getFirstDeriv

　　vlax-curve-getSecondDeriv

　　vlax-curve-isPeriodic

　　vlax-curve-isPlanar

　　vlax-object-released-p

　　vlax-remove-cmd

　　vlax-write-enabled-p

　　3、VBA接口部分

　　中望CAD 2010版本VBA新增2個接口，分別為：

　　AppendOuterLoop

　　AppendInnerLoop

　　同時解決了多條客戶提出的關于VBA和LISP方面的重點問題

　　四、客戶重點問題解決：

　　中望CAD2010解決了包括了文字顯示、捕捉的正確性等多項客戶重點關注的問題。此外，還加強了單元測試、增強了對質量的控制，更具穩定性和安全性。
