逆向工程作為產品開發的一種重要手段，被廣泛應用的企業的工程部門。CATIAV5是一個全系統的解決方案，可以完成造型后直接進行結構設計、模具設計、加工、分析等一系列后續工作，避免了不同軟件間的數據交換所帶來的數據丟失等麻煩。所以使用CATIAV5進行逆向設計非常方便。隨著CATIA在國內應用的不斷深入必將在產品開發中扮演著越來越重要的角色。

　　下面以一款電瓶車車頭為例介紹CATIAV5在逆向設計中的一些具體應用

　　1、 點云數據的導入及處理

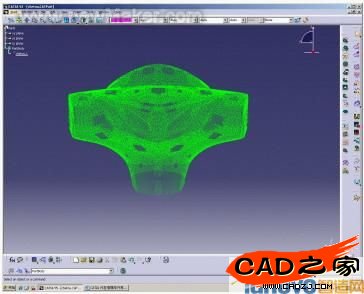

　　1.1利用CATIAV5的DSE(Digital Shape Editor)導入點云數據，并按照油泥模型的制作標準將點云擺正到電瓶車的車身坐標系中，作為后期建模的基準。

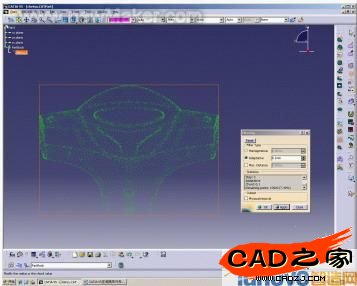

　　1.2并對點云進行處理，如過濾點云處理、優化點云，以不失真的前提下將龐大的點云進行過濾，便于鋪面時容易觀察及減小系統運行負擔。

　　1.3運用DSE模塊中的Mesh Create功能把點云擬合成三角面片，必要時用Fill Holes命令對三角面片進行處理。在QSR(Quick Surface Reconstruction)模塊中用曲率分割命令判定物體曲面的構成方式，分清基礎面和過渡曲面，以及相關曲面的裁剪、導角等的先后順序，在曲面的構建前做到心中有數。

　　2、 曲面創建

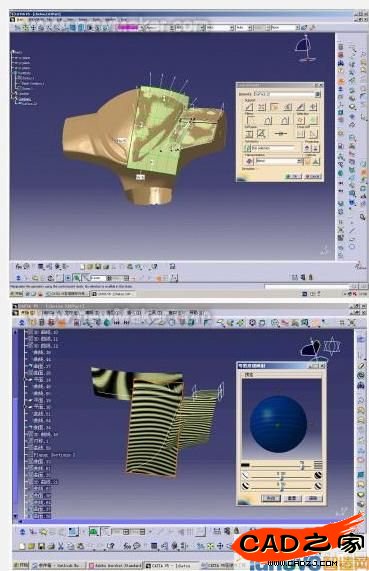

　　運用CATIAV5的自由造型模塊(Free Style)對物體表面曲面進行重構，當然必要時也借助于GSD、QSR等模塊進行逆向設計獲得Class –A曲面。大致的逆向原則是點、線、面，當然有時也可借助于Free Style中的鋪面工具Fit to geometry，曲面大致是使用Free Style中的Net surface，若要得到光順的曲面，則必須對曲線進行光順，且保證曲線的階次不得高于6階。有時要完成一張光順的曲面不是一次能夠完成的，有時需使用控制點命令(Control Point)調節曲面以逼近點云。調面的原則是曲面的階次以低到高進行調節，為保證曲面的光順度，最高不要超過8階。在生成曲面的過程中要時時使用曲面分析工具對曲面光順度進行分析，以嚴格控制曲面質量。

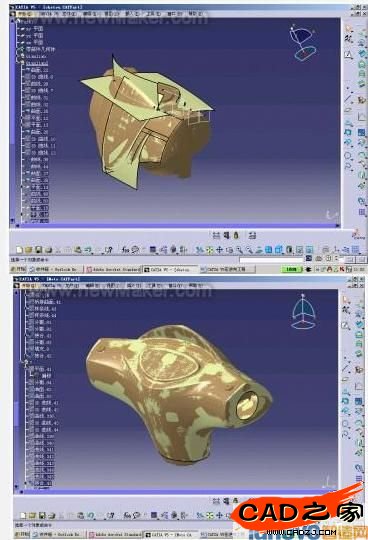

　　基礎曲面完成之后，按模型的特征線進行裁剪，對裁剪過之后的基礎曲面的邊界使用Blend、fillet等命令構建過渡曲面，完成的最終曲面。

　　3、 曲面質量分析

　　3.1高光分析，檢查曲面光順度

　　3.2曲面整體加厚

　　檢查完成后的曲面能否加厚，也是檢驗所完成曲面質量的手段之一，產品加厚0.8mm

　　結束語

　　本文結合實例對CATIA V5的逆向造型功能及過程進行了說明。CATIA V5強大的逆向設計功能越來越多的被應用于產品開發之中，極大的縮短了產品的開發周期。(end)
