autocad渲染教程水晶球渲染步驟

1、建模
畫一塊底板，再畫一個大球，然后捕捉球心面一個小球，最后把視圖切換為軸測圖

2、確定材質
選菜單：視圖—渲染—材質
ACAD有各種各樣的材質可供選擇，選擇上圖中的三種材質

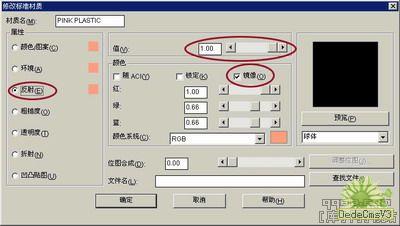

為了獲得倒影效果，我們需要把第二個粉色塑料材質修改，把反射的鏡像打勾
有貼圖的材質附著到小球上，粉色塑料材質附著到底板上，白色玻璃材質附著到大球上

3、建立光源

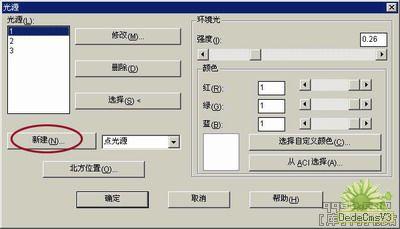

選菜單：視圖—渲染—光源

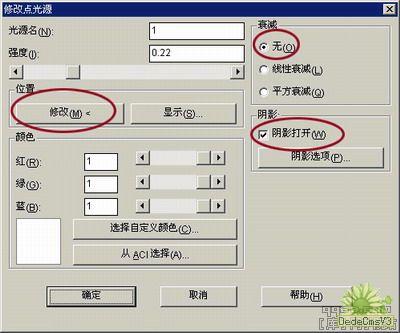

建立三個點光源，其中1號點光源是主光源，有陰影，無衰減；2號是輔助光，沒有陰影，也沒有衰減；3號是最弱的輔助光，沒有陰影，有線性衰減。點光源的位置很重要，要根據自己的想法靈活調整

4、渲染

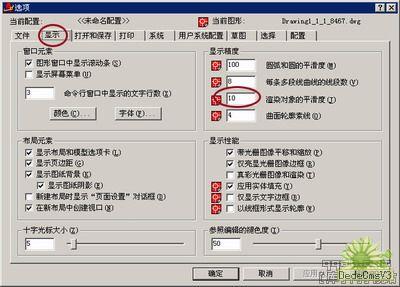

選菜單：工具—選項，把平滑度改為最高的10，如果數值越大花費時間越長

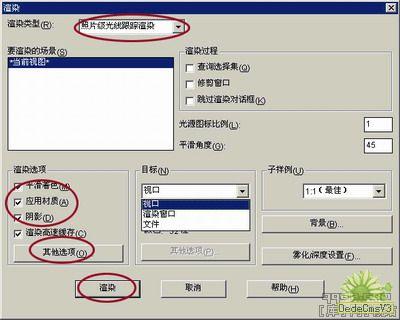

勾選材質、陰影
把反走樣值改為高（消除圓球放大后產生的鋸齒效果）

畫完好再仔細看看，發現這個圖還是有些地方需要改進一些：
1、底板反射太強，需要把反射值調低一點
2、陰影太短，要把1號光線的位置向左移
3、下面部位有點暗，最好再建幾個弱光源打亮一點
