欣聞中望CAD出了最新版本中望CAD2011，據說新的版本增加了十余種全新功能。作為一名老CAD設計師，我馬上進行了下載，希望能在第一時間體驗。試用之后發現，中望CAD2011不僅新增加了參數化等革命性的功能，在很多細小的功能上也有很大的突破和創新。比如多重引線功能。

多重引線功能是中望CAD2011版中新增的功能，是引線功能的延伸，主要用在序號標注中。多重引線功能符合繪圖工作的使用方式，而且設置非常簡單，在設計工作中很常用。今天就和大家分享一下，中望CAD2011中多重引線這個實用而且方便的小功能。

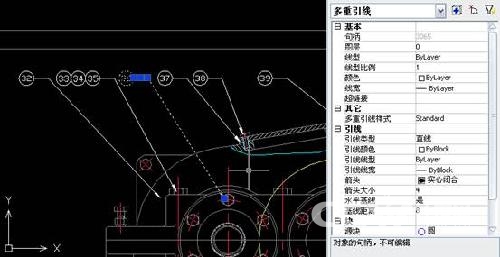

如圖所示，可以看到多重引線由引線、文字和文字外的圓圈三部分構成，在屬性對話框中可以看到，多重引線是一個完整的圖形對象，而不像引線那樣是由引線和文字兩個對象構成。所以多重引線的整體性是要好于引線的，這樣用戶在復制、移動、修改多重引線的時候會方便一些。

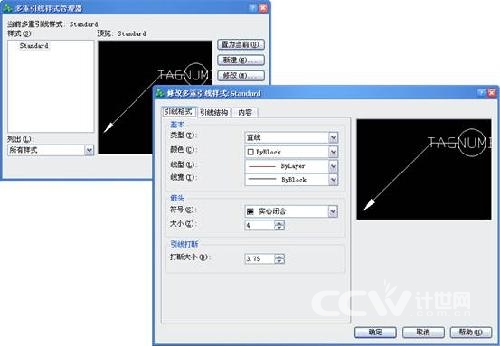

另外，多重引線的一個最大的優勢是具有樣式設置，就像標注那樣，可以設置多種引線樣式，標注的時候可以選擇?？梢钥吹蕉嘀匾€樣式里可以設置的內容包含三個方面：引線格式，引線結構和內容。比如要設定引線箭頭的大小和形狀可以在“引線格式”里進行修改。對于引線文字外面是圓圈還是方塊或是其它的樣式，要在“內容”里進行修改，多數情況下用圓圈和類似下劃線方式會用得比較多。

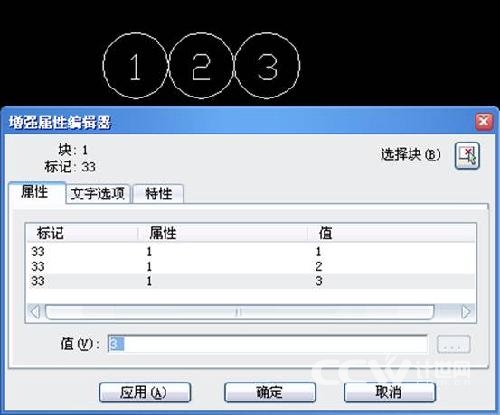

單個的序號樣式設置，在樣式設置里面都可以找到，而需要多個并排的方式，如上圖中的33、34、35序號標注，雖然在樣式設置里沒有直接可以選擇的項目，但用戶可以通過繪制塊來定義引線樣式。如下圖，先做好一個帶屬性的塊，如果是要連續并排3個的話，就要做3個圈再加3個塊屬性。然后，在多線樣式里的內容里就可以把這個塊的樣式選進來了。這樣標注出來的就是帶有3個序號的引線。

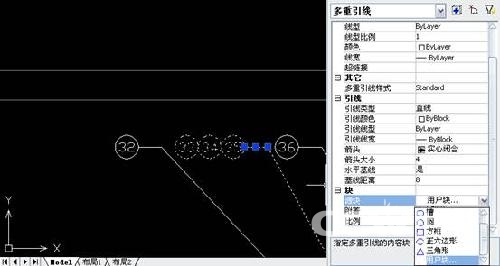

但是，為此多設置一個樣式，而且標注時要及時更換樣式，也是一件麻煩的事情。有另外一個辦法來解決——在屬性欄里改。多重引線是一個新的圖形對象，屬性也有自己的特點，其中就有可以選擇引線標注所需要的塊的功能，在這里進行改變樣式不會影響之前標注的對象，而且使用方式簡便快捷。

另外一個多重引線的優點在于，可以增加或減少引線的數量。普通標注的引線是只帶有一個箭頭的，如果需要多個指向的話，可以在“修改——對象——多重引線”里增加引線，這樣同一個多重引線對象可以有多個箭頭指向。而對于舊的引線功能來說，要多個指向的話，只能再畫一條引線，這樣實際上增加了對象的數量，對以后修改有所不便。

從上可知，多重引線可以說是引線功能的擴充，具有更多引線功能的特性，更符合繪圖工作上的使用方式。同時該功能的設置比較簡單，使用上手難度低，相信廣大設計師朋友在以后的工作中會經常用到。
