要求：把下圖中的實體生成零件的主、左視圖，并作A-A剖視、主視圖做全剖，左視圖作局部剖。

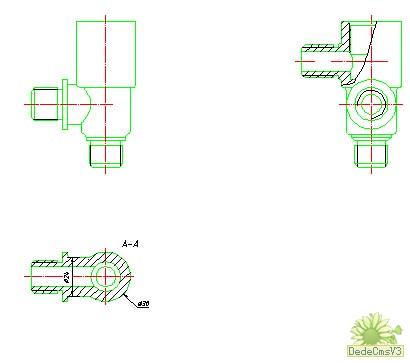

生成的視圖如圖所示：

做圖過程如下:

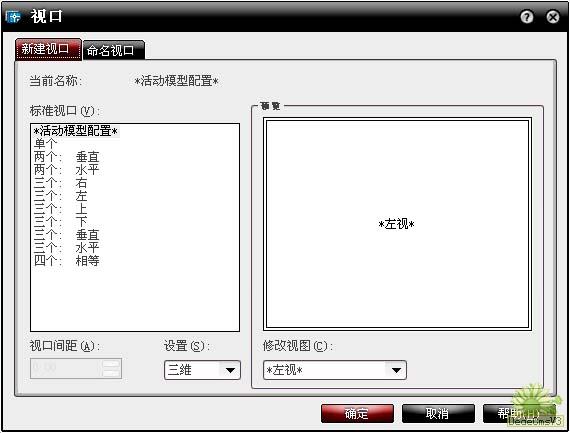

在CAD中，切換到所需布局，點擊“視圖→視口→新建視口”，得下圖，按下圖設置：

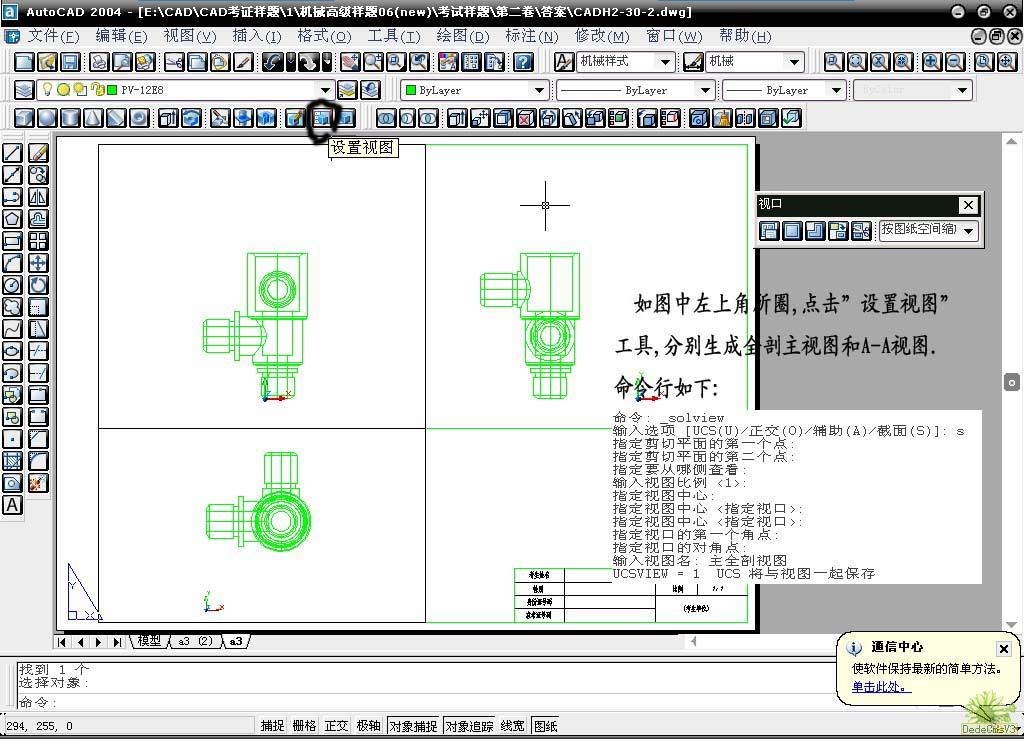

按下圖中的提示初步生成三個視圖：

切換到模型窗口，點擊“視圖→三維視圖→主視圖”，作圖中所示輔助線框：

切換到布局窗口，生成主視圖

切換到模型窗口，關閉實體所在的圖層，使用“align”命令，如圖，把主視圖對齊入輔助線框內。

用同樣的方法，生成A-A剖視圖。
對于左視圖，使用的是如下命令：
      命令: _solprof
      選擇對象: 找到 1 個
      選擇對象:
      是否在單獨的圖層中顯示隱藏的輪廓線？[是(Y)/否(N)] <是>:
      是否將輪廓線投影到平面？[是(Y)/否(N)] <是>:
      是否刪除相切的邊? [是(Y)/否(N)] <是>:
      已選定一個實體。

最后，當把三個視圖對齊到輔助線框后，把模型窗口的輔助線框刪除，再把布局窗口的在三個視口刪除

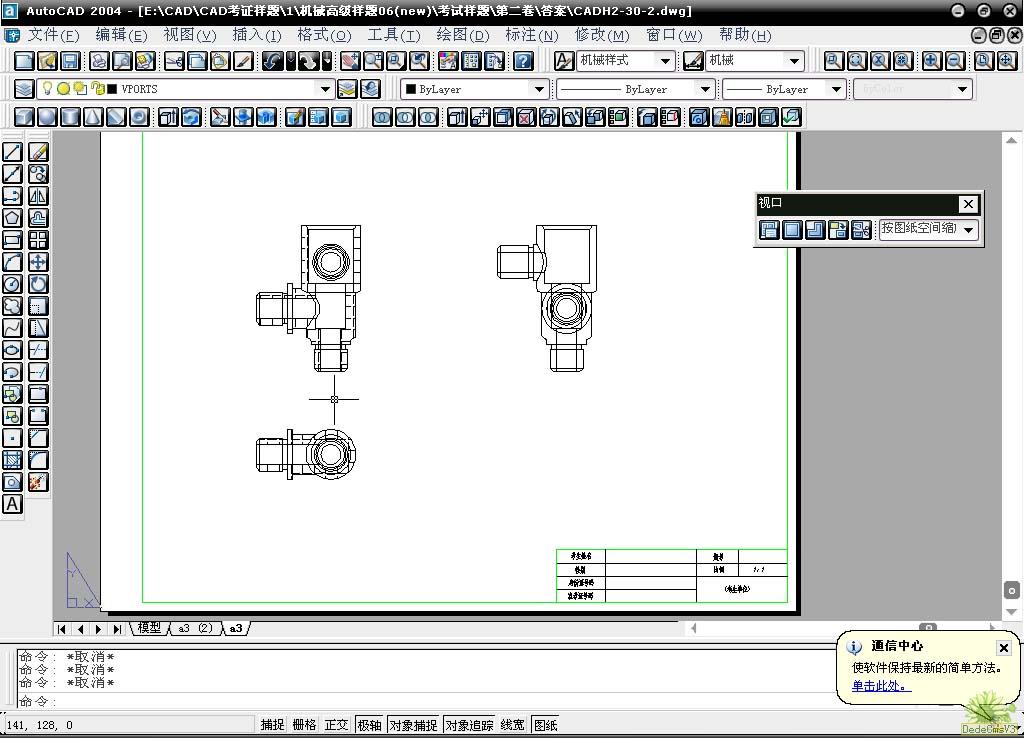

。返回模型窗口，把生成的三個視圖剪切，在布局窗口里粘貼。如下圖：

打開“圖層特性管理器”，把不可見輪廓線（視口名稱-HID）凍結，把可見輪廓線（視口名稱-VIS）的

線形顏色設置成綠色，大小為3.5mm。最后，再畫上中心線，補充細節即可。
