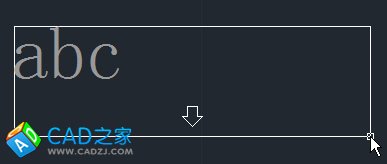

在CAD中執行多行文字MTEXT(t)命令后，當我們用鼠標拖動確定多行文字的范圍時，此時會顯示“abc”三個字母，這三個字母就是多行文字的樣例文字，如下圖所示。



平時我們可能沒有太關注這個樣例文字，實際上通過樣例文字可以了解很多信息，比如當前文字樣式是否合適，默認的文字高度在圖中是否合適等等。對于中國的設計人員來說，經常需要編寫中文，默認的英文字符串“abc”無法反應中文的文字樣式是否正確，如果能在樣例文字中加上中文，就可以更好地預覽文字效果了。
修改樣例文字的方法很簡單。CAD提供了一個變量：MTJIGSTRING，MT表示多行文字MTEXT，JIG表示CAD的拖動操作中的預覽效果，STRING是字符串的英文，這樣就比較容易記住了吧。你可以最多輸入10個字母、漢字或數字，如果你不想顯示樣例文字，可以輸入“.”。
設置的方法如下：
1、 在命令輸入MTJIGSTRING后，回車，出現下面提示：
輸入 MTJIGSTRING 的新值，或輸入 . 表示無 <"abc">:
2、 輸入你想設置的文字，如：CAD小苗，回車，就完成了設置的修改。
修改完后我們?cè)賮韯?chuàng)建一個多行文字，看看效果如何，如下圖所示。



不知道是不是AutoCAD所有版本都支持中文。剛開始我只試了AutoCAD 2011和2014， 發現2014可以支持中文，2011不行，就判斷2011一下版本不支持中文。當時我也很奇怪。后來有朋友留言說2008可以支持中文，我又重新試了2007也支持，再來試2011，發現也可以支持，之前操作中可能有什么問題，誤導了之前看文章的朋友，抱歉！。
我試了一下國產的浩辰CAD 2016，浩辰CAD支持這個變量，支持中文，而且還可以輸入10個以上的字符。

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
