AutoCAD中軸線的畫法：

第一步，首先在cad命令行中輸入命令DIMCEN，按下enter鍵確認執(zhí)行命令，接著對準備使用的圓心標記功能進行參數的對應設置，我們可以設置成-2的。這個參數可以被用戶根據自身需要將其設置成正數、負數或者0。如果設置為正數，就表示中心線的一半長度；設置為0就表示沒有中心線；如果為負數那就表示超出了邊界的長度，但是當負數的值超過半徑的一半時，那么其值也可以表示中心線的一半長度。

第二步，接著就在命令行中輸入圓心標記命令DCE，按下enter鍵執(zhí)行命令。

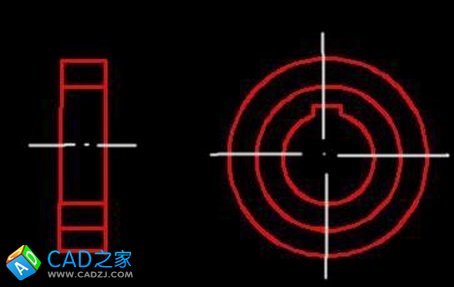

第三步，這時就可以用鼠標點擊選擇需要進行中心線繪制的目標對象圓或圓弧了，這時可以看到中心線被繪制出來了。

第四步，按下鍵盤上的空格，可以進行下一個圓的中心線繪制。
