CAD高手網發現，有很多使用CAD的朋友，對CAD的認識還只是介于其模型空間，下面我們就來學習一下CAD的圖紙空間（布局空間）的使用方法：

大家知道，AutoCAD2000以后的版本，均有布局功能。布局中的圖紙空間，提供了模擬打印圖紙、進行打印設置等新功能，使我們可能在模型空間中不考慮作圖比例，而用原實物尺寸繪制圖紙，當圖紙繪制完成后，再在不同的布局中，設置不同的出圖比例即可。但在實際應用中，大多數的人還是沒有充分的利用好這個功能，原因是許多設計參加的設計技巧沒有完全掌握，筆者通過大量的實踐，取得了一點體會，與大家分享。

1. 在A4（橫向）圖中出圖的設置

1） 創建新圖層（目的是為了隱藏視口時用）

創建名為layout的新圖層，并將該圖層置為當前層。

2） 切換到布局

單擊AutoCAD繪圖工作界面中的“布局1”標簽，切換到布局，同時自動彈出“頁面設置”對話框，如圖1所示。

3） 設置打印設備

在如圖1所示的“打印設備”選項卡中，配置打印機。

在“名稱”下拉列表框中，根據自己計算機Windows系統下安裝的打印機選擇所要應用的打印設備。

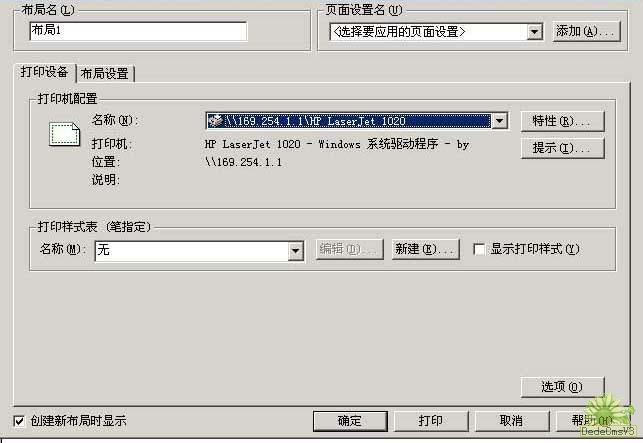

例如：我的計算機用HP LaserJet 1020激光打印機打印A4文件的，那么在“名稱”下拉列表中就選擇“HP LaserJet 1020”。如圖2所示：

4） 設置打印圖紙尺寸

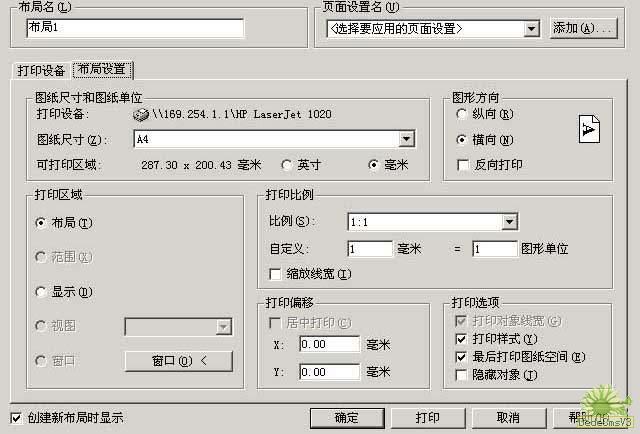

單擊圖1所示對話框中的“布局設置”標簽，切換到“布局設置”選項卡中，在該選項卡中設置圖紙尺寸等內容，如圖3所示：

5） 設置圖紙邊距

這一點很重要，有時出圖比例不符合要求，就是圖紙邊距沒定義好。具體作法：

單擊圖1所示的“打印設置”標簽，切換到“打印機配置

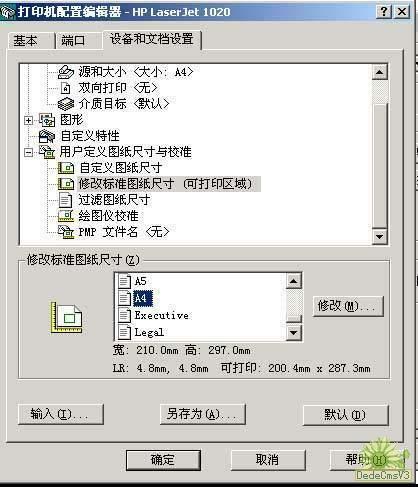

”選項卡中，單擊“特性”標簽，彈出“打印機配置編輯器”對話框，如圖4所示。

在“打印機配置編輯器”對話框中選擇“設備和文檔設置”選項卡，選擇“用戶定義圖紙尺寸和校準”中選擇“修改標準圖紙尺寸（可打印區域）”選項。在“修改標準圖紙尺寸（Z）”下拉列表中選擇“A4”，如圖5所示。

設置好后，單擊“修改”標簽，進入“自定義圖紙尺寸——可打印區域”選項卡中（如圖6所示）。
#p#分頁標題#e#

按國家標準要求，將上、下、左分別設置為5mm，右設置為25mm；設置好后，單擊“下一步”，進入“自定義圖紙尺寸——文件名”選項卡中，這時在PMP文件名（F）下方，會出現一個缺省的文件名，單擊“下一步”，進入“自定義圖紙尺寸——完成”選項卡中，單擊“完成”即完成了出圖打印區域的設置。

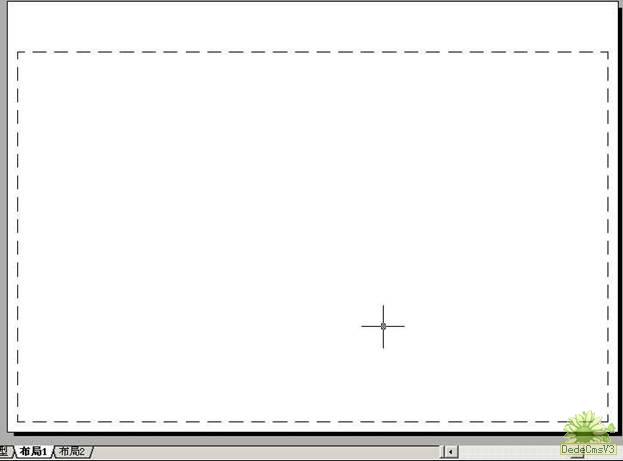

單擊“打印機配置編輯器”中的“確定”，會彈出“修改打印機配置文件”對話框，在這里出現了修改后文件保存的位置及文件名，單擊“確定”即回到“頁面設置”選項卡中，再單擊“確定”，即進入到“布局1”的視口狀態。如圖7所示。

在“布局1”中，會出現虛線的線框，如果這個線框不是這樣（也就是不符合國標要求），說明打印區域設置的不對，在“文件”菜單中選擇“頁面設置”命令，重新此步聚的操作，直到符合要求為止。

6） 插入標題欄

在“布局1”中插入本單位的自定義標題欄塊。具體作法：

a. 選擇“插入塊”命令，插入已經做好的標題欄。

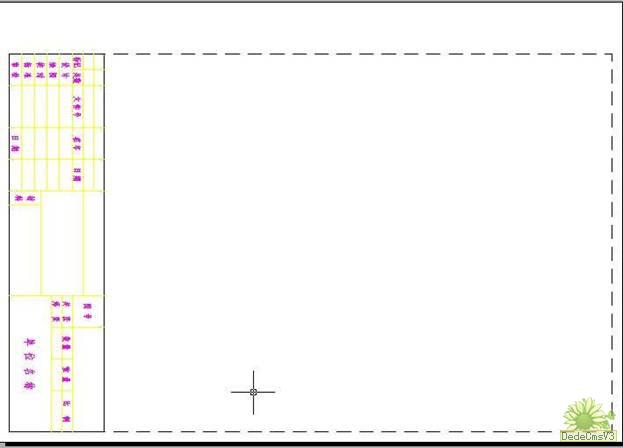

b. 插入點為：0,0，比例為1:1，保證插入的標題欄跟“布局1”中虛線的左邊線重合。如圖8所示。

如果沒有重合，說明插入點不正確，要進行適當的調整。

7） 做視口，建邊框

a. 打開“圖層特性管理器”，將0層（或粗實線層）設置為當前層。

b. 在“視圖”菜單中選擇“視口”中“一個視口”的命令，當命令窗口提示：指定視口的角點時，利用捕捉端點工具，選擇已插入標題欄的右上角，單擊選定；命令窗口提示為：指定對角點時，鍵入：287,0，回車（或確定），即完成了視口的設置。

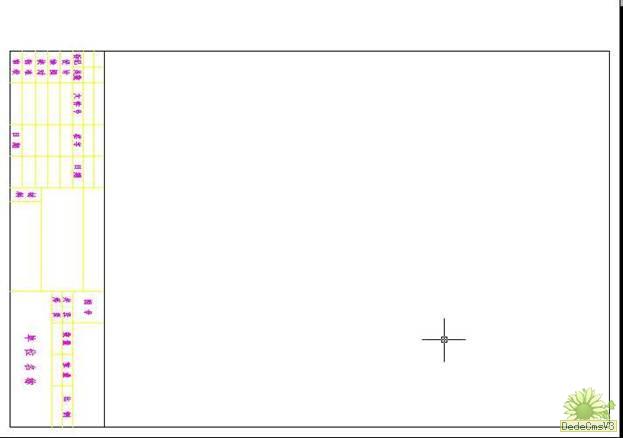

這時，視口的邊界線，與“布局1”原有的虛線完全重合。如圖9所示。

8） 設置出圖比例的方法

a. 打開“特性”對話框，選中視口邊界，通過“特性”對話框中的“標準比例”特性進行設置。

b. 雙擊視口邊界線，切換到模型空間，鍵入“Z”，鍵入所需比例的xp倍數。例如：1：2，則鍵入0.5XP，1：4則鍵入0.25xp，以此類推。

9）打印出圖

出圖時的比例為1:1。
