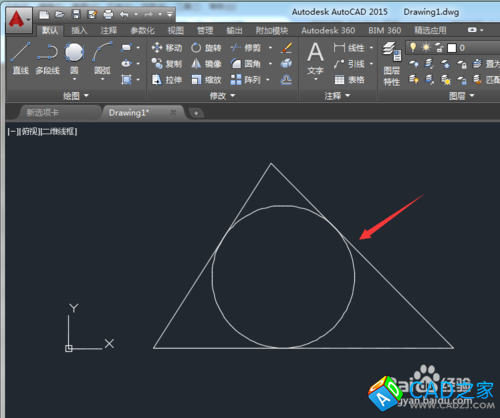

在CAD2015軟件中，圓的繪制有六種方法，今天的教程為大家講解：如何繪制與三條邊相切的圓；下圖為三邊相切圓繪制結果；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK13605-0.jpg)
-

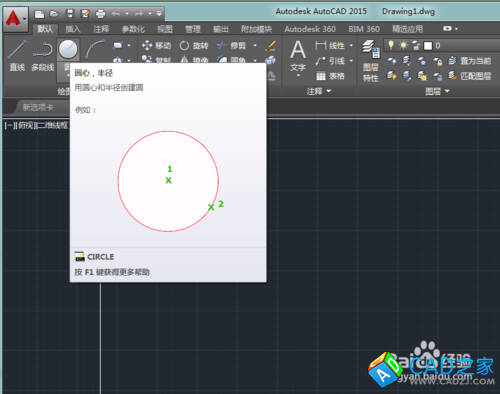

啟動CAD2015并新建一個圖檔，把鼠標放到圓命令上，可以顯示圓的基本定義及繪制簡略圖；
-
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK11043-1.jpg)
-

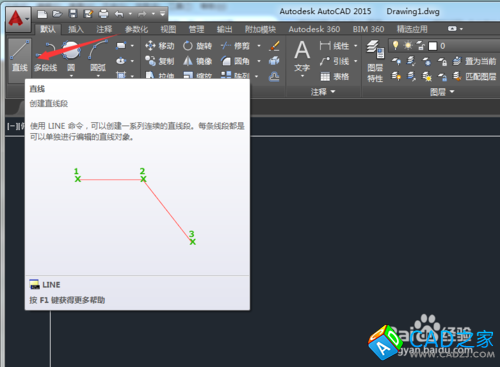

在沒有繪制三邊相切圓之前，先找到直線繪圖指令；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK1C31-2.jpg)
-

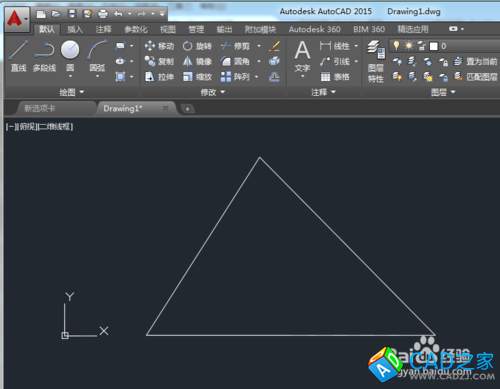

通過直線指令，繪制一個隨意大小的三角形；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK1M95-3.jpg)
-

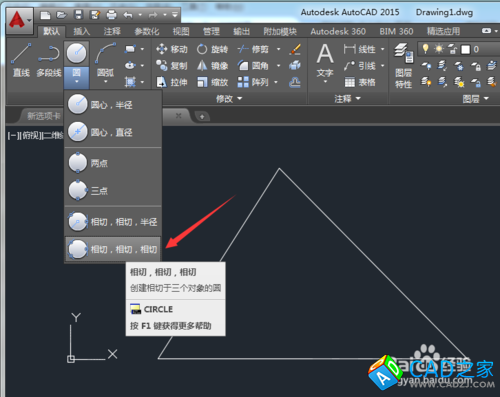

點開圓指令的下拉菜單，其第六項為我們今天要講解的相切、相切、相切圓繪制指令；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK11644-4.jpg)
-

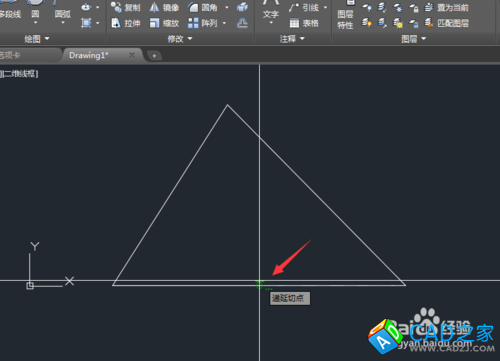

分別單擊繪圖窗口內的三角形的三條邊，點到邊上之后，其會顯示相切符號；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK15059-5.jpg)
-
最終我們使用三條邊繪制的相切圓如下圖；
![CAD教程：[18]CAD2015三邊相切圓繪制技巧](/uploads/allimg/150304/0HK161D-6.jpg)
-
使用三邊相切繪制的圓，其大小尺寸是由三角形的三邊所決定的，不能直接輸入圓的半徑，圖形在繪制完成后，只能對其進行標注。
