尺寸標注是CAD制圖當中的重要組成部分，也是直接影響圖紙整體美觀度的重要因素，因此，如果要想圖紙顯得更加美觀、工整的話，學好尺寸標注是非常關鍵的。
一般情況下，默認的尺寸標注是很小的，都是需要我們自己去調整到適合圖形的參數，其實尺寸標注也就是那么幾處地方，通常情況下主要設置好直線、符號和剪頭、文字、主單位四個元素就行了。
1、使用快捷鍵“D”打開尺寸標注樣式管理器窗口，點擊修改按鈕
2、進入到修改標注樣式窗口，逐次對直線、符號和剪頭、文字、主單位設置即可。

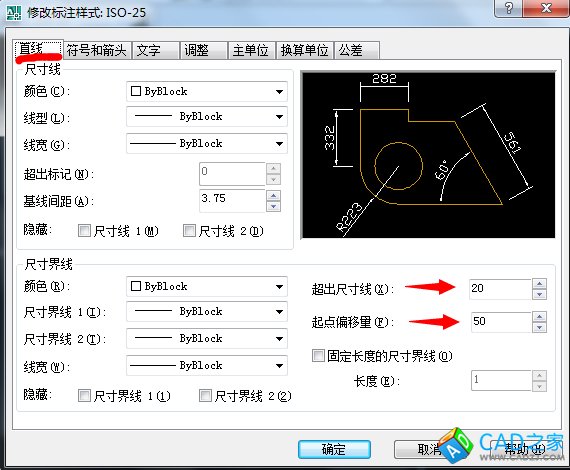

直線主要設置參數：

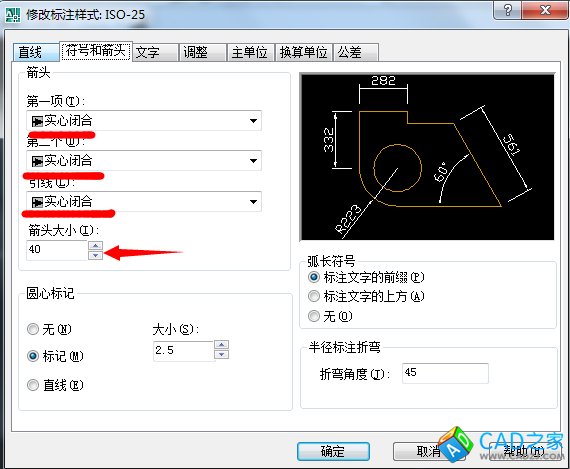

符號和剪頭主要設置參數：
文字主要設置參數：

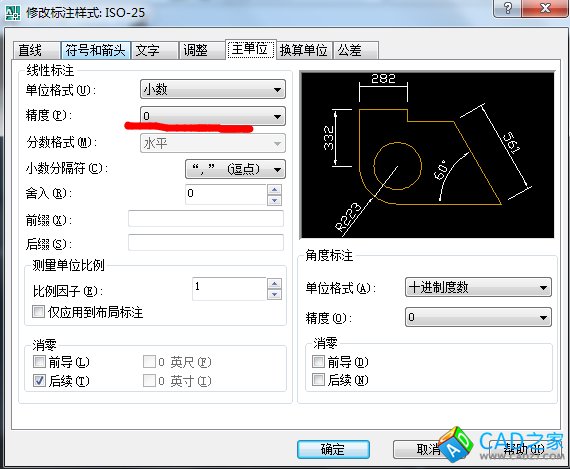

主單位主要設置參數：
如果說一個圖紙當中需要標注不同的標注樣式，大家可以新建一個標注樣式，設置成自己喜歡的標注格式，然后再對進行需要標注成這個樣式的標注歸類到新建的樣式下，然后選擇置為當前即可。
