形位公差是對加工零件的加工要求，用通俗的話說，一個零件加工出來的尺寸，大不能超過多少，小不能低于多少，如果超出了圖紙指定的公差范圍，那么加工出來的零件就判定不合格，零件需要重新加工。
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330036292-0.jpg)
-
先繪制一簡單的圓形，接下來就以圓形為例，為其添加形位公差；
-
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330032F9-1.jpg)
-
為零件設置形位公差，需要進入到標式樣式中；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330031K4-2.jpg)
-
機械零件的加工精度是兩位小數，先在主單位中設置兩位小數；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/033003EL-3.jpg)
-

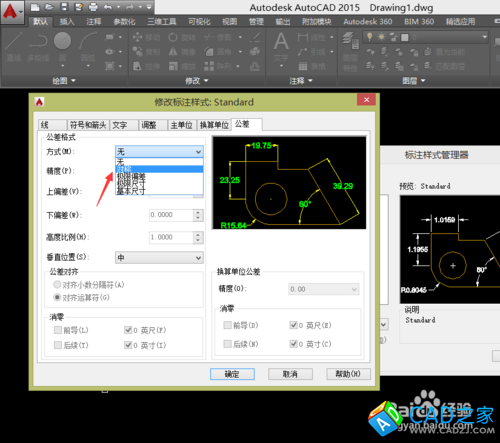

切換到公差選項，默認情況下為無；其方式中可選的公差有：對稱、極限偏差、極限尺寸、基本尺寸；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330034c3-4.jpg)
-

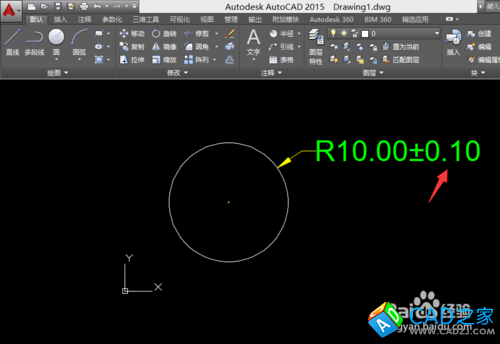

對稱指的是上、下偏差一樣，圖1為設置參數，圖2為標注效果；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330034b4-5.jpg)
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330033912-6.jpg)
-

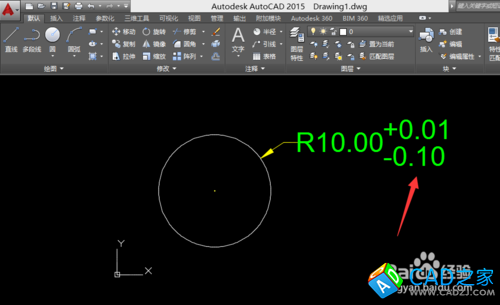

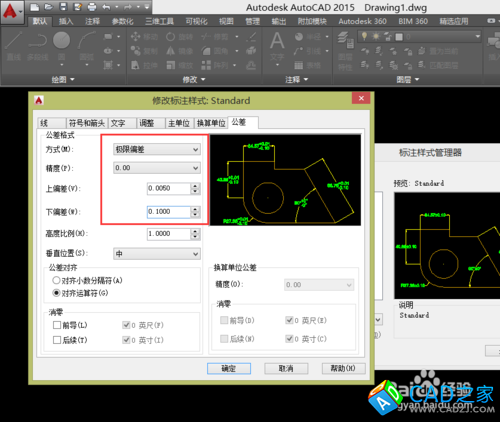

極限偏差上、下公差可不同，圖1為設置參數，圖2為標注效果；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330035628-7.jpg)
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330033T0-8.jpg)
-

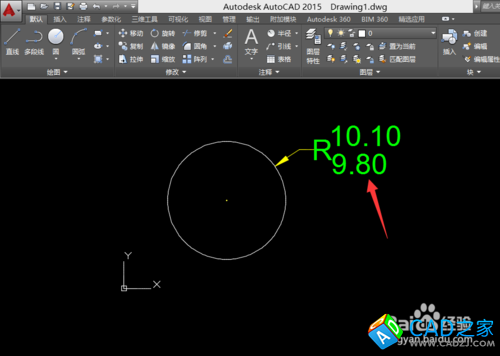

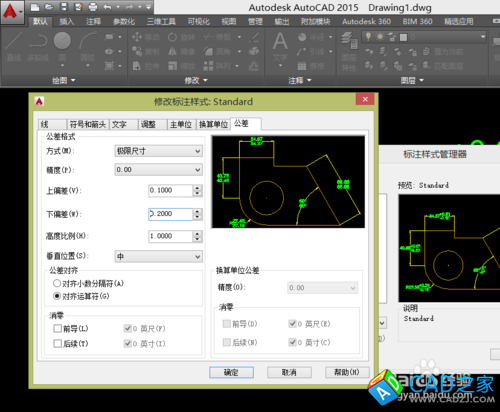

極限尺寸顯示出來的是最大尺寸與最小尺寸，圖1為設置參數，圖2為示注效果；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330036056-9.jpg)
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/03300343I-10.jpg)
-

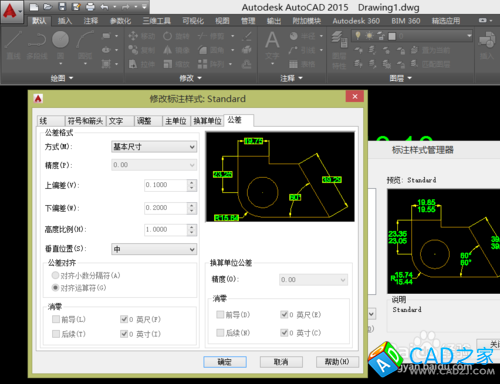

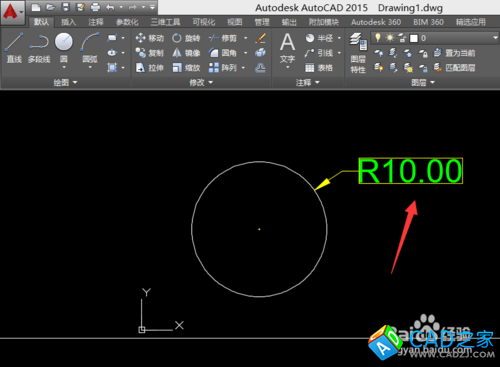

基本尺寸顯示當前零件要保證的基本尺寸，圖1為設置參數，圖2為標注效果；
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330035436-11.jpg)
![CAD教程：[9]CAD2015形位公差設置技巧](/uploads/allimg/150303/0330032U8-12.jpg)
