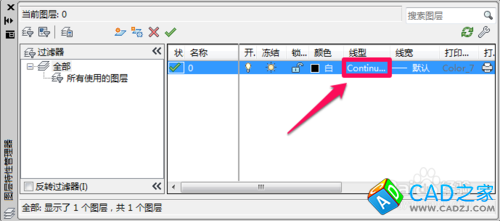

在圖層特性管理器中點擊線型進行設置。

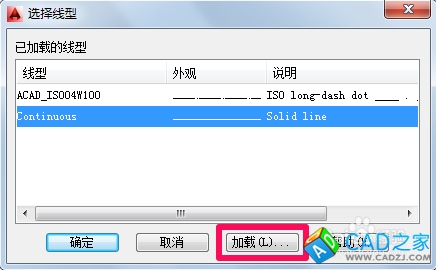

在選擇線型中點擊加載。

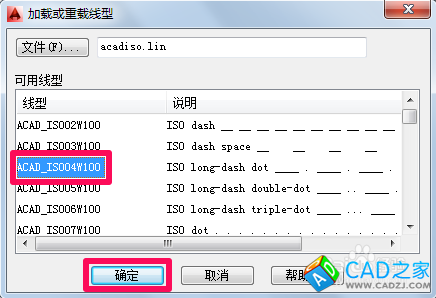

選擇合適的中心線然后確定。

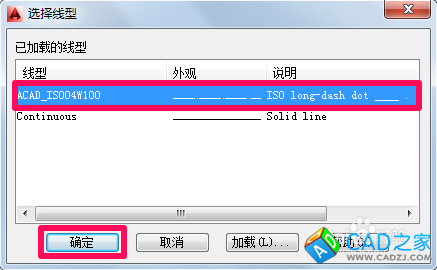

在選擇線型中點擊選擇剛才加載的點劃線，然后點擊確定。

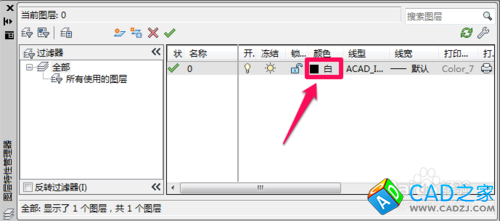

在圖層中點擊顏色進行設置，選擇紅色后確定。

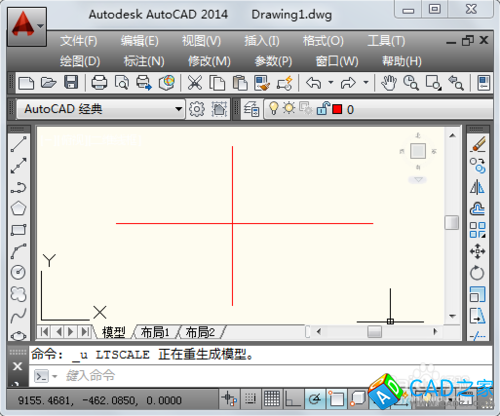

此時用直線工具畫出中心線，但是有時你會奇怪的發現畫出來的線并不是點劃線，其實這是因?yàn)?線型比例因子過小。

輸入“lts”然后按回車鍵確定。

這里小編輸入線型比例因子為30，按回車確定（如果不合適可以重新設置）。

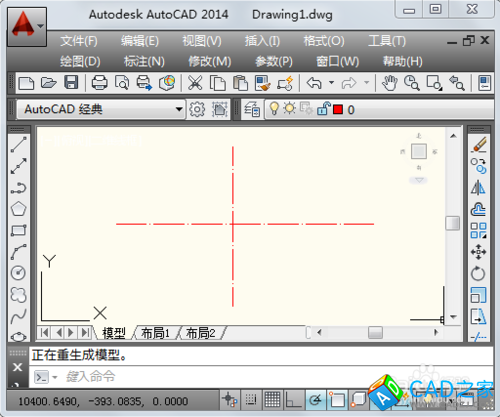

此時cad中心線就已經畫好了
