用cad畫圓弧時如果已經知道半徑,那么就更簡單了。如圖所畫的圓弧,相切于兩個圓,半徑是40,此時cad怎么畫圓弧呢?
-

-

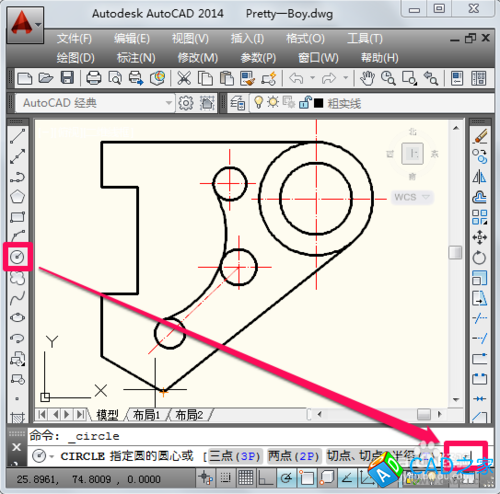

選擇圓形工具,然后輸入“t”(開啟切點、切點、半徑模式),按回車確定。

-

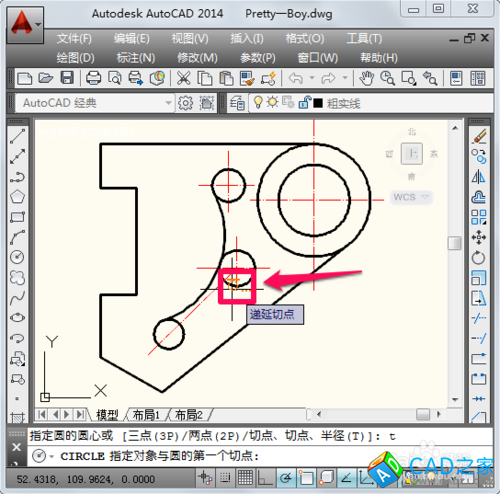

此時光標貼近圓就會出現切點標識,左鍵點擊就確定第一個切點了(由于所畫的圓與兩個小圓相外切,根據圓弧位置,切點應選在左下角)。

-
接著在第2個圓上點擊確定第二個切點(應選在右上角)。
-

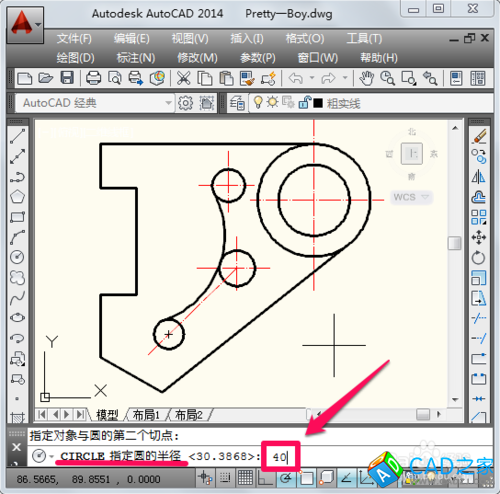

根據命令行提示,直接輸入圓的半徑,這里是40,然后回車確定。
-
此時半徑是40且相切于兩個小圓的大圓就畫好了。
-

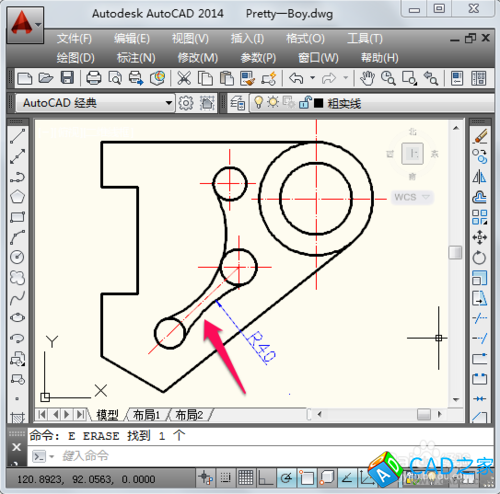

接下來我們利用修剪工具和刪除工具把不需要的地方去掉,cad圓弧就畫好了。
AutoCAD圓弧怎么畫:知道圓弧半徑情況下的畫法
