Solidworks在效果上與其它機械三維軟件相比具有相對的優勢,就Realview功能來說通過專業顯卡可以達到真實材質渲染效果,并可以在此效果下完成設計工作,對于做產品設計的朋友來說無疑是一種享受,在顯示效果上較其它幾款常見的設計軟件表現的優秀.普通家用筆記本(臺式機)在使用solidworks時無法開啟Realview功能,設計師在設計的過程中無法動態顯示預覽到產品的真實材質效果,對于創新設計理念來說無疑是一大遺憾, 下面就簡單的介紹在普通顯卡下實現開啟Realview功能.

    普通家用顯卡與專業顯卡在芯片構架上是完全相同的,甚至有些顯卡連PCB板做工都是一樣的,專業顯卡速度快的原因是驅動程序經過專門的程序進行了優化,而不是顯卡芯片本身速度快,專業顯卡使用的驅動都針對OpenG性能進行了優化,能把顯卡的性能發揮到極致.專業顯卡的驅動中甚至有下來菜單,直接選擇如AUTOCAD,3D MAX ,SOLIDWORKS等軟件,操作起來簡潔方便.對大部分軟件性能提升了不少.在solidworks中,將材質應用到零件時, RealView圖形能以逼真的材質顯示模型.當然專業顯卡的種種效果好處是有一定代價前提的,以NVIDIA芯片廠家的專業顯卡來說,一張QUADRO 系列顯卡的價格是普通顯卡的10倍以上,這個價格一般的小公司購買都有點困難更別說家庭了,改卡成為一種比較實惠的選擇.

    下面就來簡單介紹一例改卡 (部分顯卡不完全支持)以NVIDIA芯片的顯卡為例.
    首先通過solidworks幫助中搜索realview字符后可以找到本版本所支持的顯卡型號,核實安裝有最新驅動程序。某些 RealView 兼容圖形卡可能不會顯示所有效果（自我陰影和反射）。請參閱：www.solidworks.com/pages/services/videocardtesting.html。不同版本的solidworks所支持的專業顯卡并不相同!隨著顯卡與軟件的發展,有可能出現沒有羅列出來的顯卡也支持此功能的情況;詳情可根據實際情況論斷,例如GF7200的筆記本顯卡改卡后對應的顯卡是QFX350 ,Realview功能的啟用還需要顯卡驅動的配合,否則有的顯卡即便是改卡成功后也不一定支持realview功能,大家可以到solidworks官方網站上去了解驅動是否支持realview相關情況,網址見前面的參閱網址.
    在ALL VENDORS處選擇顯示芯片廠家,在all solidworks versions 選擇solidworks版本,也可以不選擇直接顯示全部版本,具體參見網站上的選項下載最新的驅動程序,或者到www.mydrivers.com下載sw認證通過的驅動也可以,驅動下好后先安裝看看是否有問題,使用無誤后通常NVIDIA的驅動安裝前會將文件解壓到c:nvidiawin2kxpxx.xx目錄,(WIN7 VISTA目錄相同)
    接下來下載改卡的工具軟件RivaTuner 下載地址:www.mydrivers.com/tools/dir17/d6977.htm

    也可以在網上搜索該軟件,安裝好此軟件后點RivaTuner圖標運行,此時需要等待一段時間因?yàn)檐浖獧z測配置情況,根據下面的圖片所示操作完成對顯卡的更改后對驅動進行破解,根據系統的不同破解也有所不同,筆者在WIN7操作系統下改GF7200顯卡驅動就不需要破解,而在Xp系統下則需要破解，可根據實際情況操作．破解完成后，運行ＳＷ軟件打REALVIEW功能驗證是否成功．如果金色球圖標里面有realview選項則大功告成可以體驗設計時候Realview所帶來的樂趣．注明一點使用集成顯卡的朋友就只能觀望了,因?yàn)榧@是沒有辦法使用Realview的.

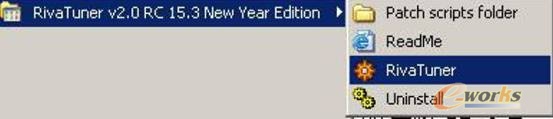

    在安裝目錄下點Rivatuner運行程序

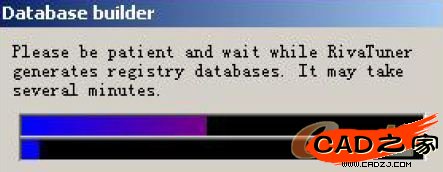

    需要等待一段時間,軟件自檢測配置

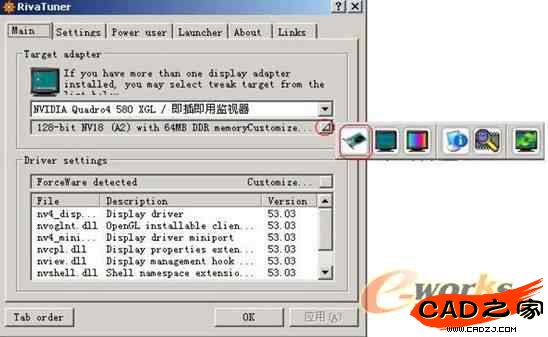

    點紅色圈里面圖標



    最后確定完成操作！
