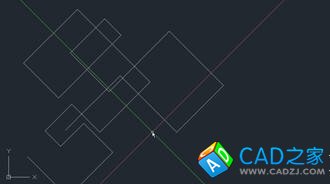

如果一張圖紙的坐標系圖標是斜的，十字光標也是斜的，那沒什么奇怪的，肯定是設置了UCS，直接輸入PLAN命令，將視圖調整為坐標系的平面視圖就好了。但有些圖打開后坐標系是正的，但十字光標是傾斜的，這是怎么回事呢？

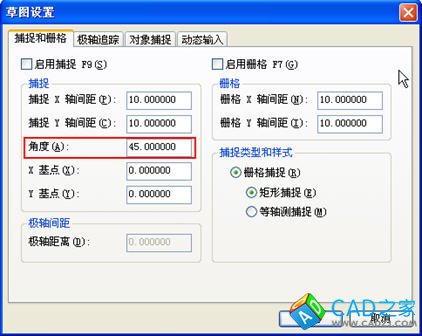

設置十字光標角度的方法很簡單，在早期的CAD版本里，你只需右鍵單擊底部狀態欄的柵格按鈕，在柵格的相關設置中，我們可以找到并設置角度參數，如下圖所示。

當繪制電氣、暖通、給排水的系統圖，或者繪制一些類似的軸測圖時，需要繪制數條與X軸呈45度或60的線，有些工具插件可以利用參數來調整十字光標的角度，結合正交（F8），可以很快速繪制出系統圖或軸側圖，例如浩辰CAD擴展工具浩辰工具箱中的“線線如弦”命令。

但比較奇怪的是，在高版本的CAD中，捕捉和柵格設置中找不到“角度”這個選項了。我想可能是兩個原因：

• 一是CAD提供的極軸工具可以替代這個工具，而且如果合理設置極軸增量角，利用極軸比捕捉角度更方便，而且了解和使用捕捉角度的人并不多；
• 還有一個原因，高版本中柵格用線代替了點，當設置捕捉角度時，柵格線是不顯示的，具體什么原因就不清楚了，反正大部分人也不用捕捉角度，干脆隱藏起來得了。

那如果你用的是高版本的CAD，卻拿到這樣一張十字光標傾斜的圖紙，想把十字光標改成正常狀態怎么辦？只能用系統變量：SNAPANG來控制了。SNAP是捕捉，ANG是ANGLE（角度）的簡寫，還不算難記。

輸入SNAPANG，回車，輸入0，回車，就可以使十字光標恢復正常了。

雖然現在柵格設置中沒有了捕捉角度的設置，但snapang設置還是有效的，可以直接輸入snapang，也可以再繪圖過程中輸入：’snapang來切換角度。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
