矩形命令執行可以點擊工具欄命令，可以點擊繪圖，點擊下拉的矩形，也可以輸入rec回車執行命令，rec是矩形快捷鍵

 點擊矩形命令后，輸入欄會出現指定第一個角點或 [倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度(W)]:

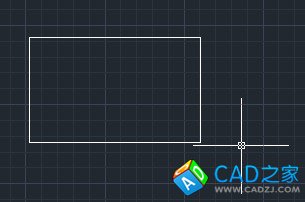

在矩形沒有任何要求時最簡單的畫法是點擊繪圖區一點，拉動鼠標再點擊另外一點確定矩形。

下面介紹上面的幾種畫法：

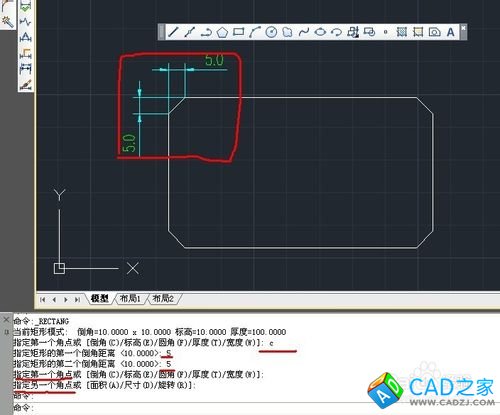

倒角（矩形四周是倒角）：點擊命令后輸入C回車，輸入第一個倒角距離回車，輸入第二個倒角距離回車，點擊繪圖區一點拉動鼠標點擊另一點得到有倒角的矩形。

 標高：標高是指高出XY平面的值，一般用在三維上。就是輸入標高值的矩形在另一個平面，這個平面和XY平面的距離就是標高值。

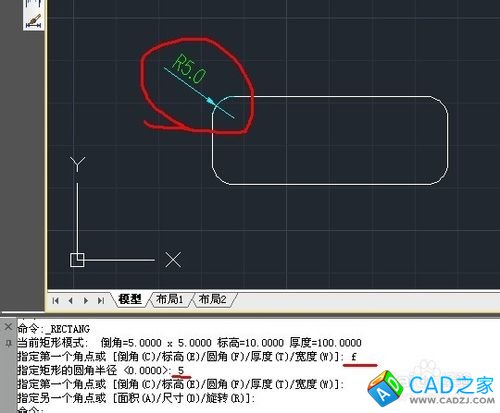

圓角：這個和倒角是一個道理，只不過是圓形的倒角。

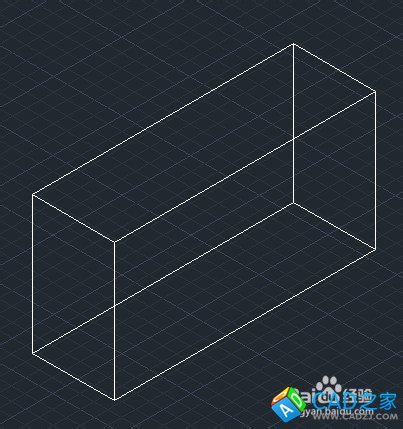

 厚度：這個也是用在三維中，就是輸入厚度值后，畫出的矩形是個立體的，當然要在三維視圖下看到。

 寬度：點擊矩形命令，輸入w回車，輸入直線寬度值回車，我舉例是直線寬度是2，然后畫出的矩形線寬度是2。

以上是點擊命令后通過輸入子命令來繪制。

 點擊矩形命令后，在繪圖區點擊一點，輸入欄出現

指定另一個角點或 [面積(A)/尺寸(D)/旋轉(R)]:

這時有面積A，尺寸D，旋轉R畫法。

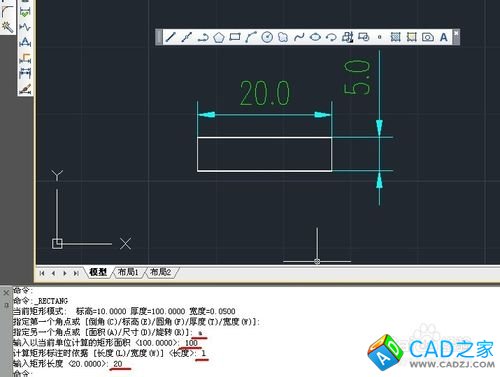

 面積： 通過面積畫矩形，這時輸入A回車，會讓你輸入面積值，比如輸入100回車，然后會出現要輸入長度值，比如邊長是20的，那么輸入L回車，輸入 20回車，得到邊是20的矩形，寬是5的矩形，那么面積時100。這個就是通過輸入面積和一條邊長來定義矩形的。

尺寸：通過矩形長寬值畫矩形，這時輸入D回車，輸入長度值回車，輸入寬度值回車得到矩形，在繪圖區再點擊一點確定矩形方向。

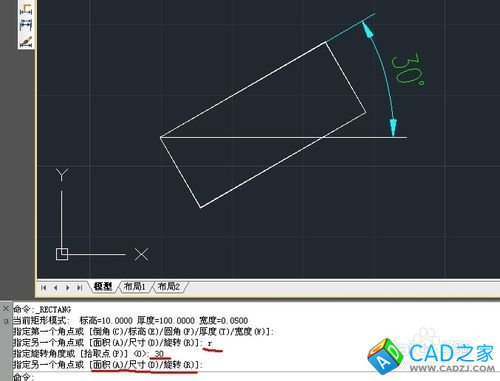

 旋轉：通過旋轉得到一個旋轉一定角度的矩形。這時輸入R回車，輸入角度值回車，我這里是30度舉例。然后還可以再通過輸入欄的畫矩形方法得到矩形大小。方法如上。

以上就是矩形的各種畫法。

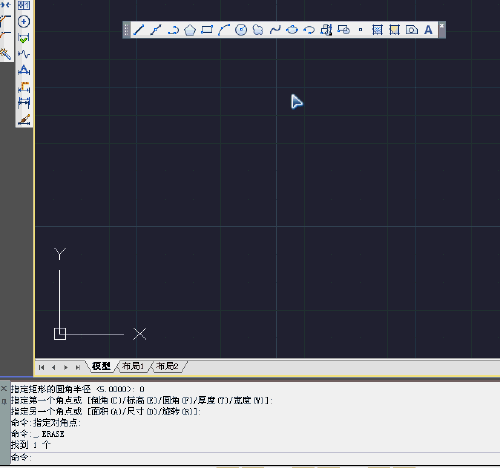

 以下是動態圖繪圖演示，希望對您有幫助，祝您學習愉快！
