有些圖紙中明明是在俯視圖中畫的圖形，但雙擊此圖形后，在屬性框中看到Z坐標不為零，為什么呢？

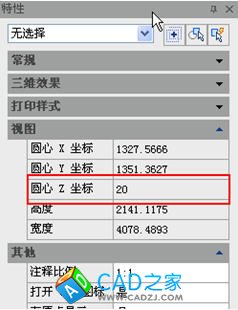

如果你在繪制這個圖形的時候沒有捕捉任何其他圖形，你就需要檢查一下當前視圖的高度，檢查方法很簡單：不選擇任何對象，打開屬性框（CTRL+1），檢查一下視圖的中心的Z坐標，如下圖所示。

這個參數是由變量ELEVATION控制的，只需在命令行輸入此變量名，然后設置為0即可。但修改此變量只能控制新創建的圖形，對于之前創建的、Z坐標已經不是零的對象，只能選中后，通過修改Z坐標或移動將他們移回XY平面。

這個變量名字挺長，另外有一個稍微簡化一點的命令：ELEV，這個命令會要求輸入高度和厚度，輸入高度就等等同于設置變量ELEVATION，設置厚度等同于設置變量：THICKNESS。高度和厚度的區別看下面的圖就清楚了。



在AutoCAD中，將UCS（用戶坐標系）設置為世界坐標系（W），高度的值也會自動歸零。從這一點我們可以知道這個標高值通常在三維繪圖和建模時會使用，但有些設計人員完全不用三維圖中怎么會設置上高度，他們不明白，我也一直沒弄明白。

當然除了上述情況外，我看到一些更奇怪的圖紙，本來畫的是平面圖，在俯視圖中看著也很正常，但切換到左視圖后一看，發現圖形高低錯落，根本不在同一平面上。這類圖形會給后面的操作，例如捕捉交點、修剪延伸造成很多困擾。為什么會出現這種情況呢？我真的無法解釋，只能猜測，也許他移動圖形的時候不小心輸入了Z坐標，或者他在錯誤的UCS狀態下進行了操作，一旦他的圖形中出現了Z軸不為零的圖形，后面畫其他圖形的時候再捕捉這些圖形上的點，就越來越混亂了。還有一種情況，現在有些專業軟件提供了畫二維圖的時候同時生成三維圖形，例如浩辰、天正的建筑水暖電軟件，當切換到軸測視圖下時會顯示三維模型，如果在這種情況下捕捉繪圖，很有可能會出現空間曲線。還有天正高版本轉低版本（天3）也會產生類似的圖形，不知道最新的天正轉低版本還有沒有這種問題。

遇到這種圖形，尤其是如果繪制出了Z坐標不相等的空間曲線，要想把他全部恢復到XY平面上還真不容易。在AutoCAD上我還真不知道除了用屬性框改坐標為0還有什么好辦法，一些國產CAD倒是可以比較簡單解決這個問題，例如浩辰CAD的擴展工具中提供了一個“改Z坐標”的工具就是專門為解決這種問題而開發的，估計國內這種圖紙還比較多。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
