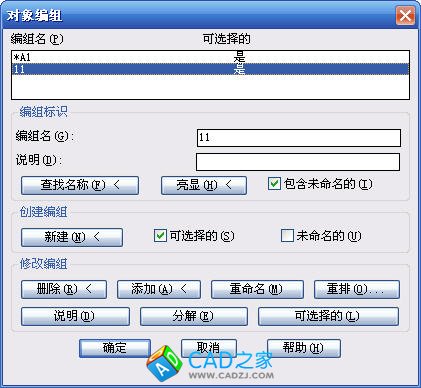

這是AUTOCAD 2007的對話框，2008以上版本有一些變化，界面變簡潔了，但功能是類似的，用2007對話框?qū)δ芸吹酶宄?nbsp;

從上圖中可以看到組名有兩種，一種是帶星號的，一種是不帶星號的，帶星號的叫未命名組。（跟圖塊名字帶星號的叫未命名塊或匿名塊一樣）未命名組就是你懶得給組起名字了，讓軟件自動生成一個，通常是按*A123...這樣往下排。當你新建組前勾選了后面的“未命名的”時，你就不用在上面的編組名中輸入名字了，如果不勾選的話，就必須在上面的編組名欄中輸入一個名字。起不起名字，名字怎么起取決你將來要怎么用這個組，如果編組只是為了點選，取不取名就不重要了，如果你希望通過名字來選擇組的話，最好起一個易記、易輸入的名字。

一、創建組

創建組很簡單，取好名字或勾上“未命名的”后，點“新建”按鈕，然后在圖中選擇要編組的圖形，組就完成了。浩辰CAD中，在組工具欄點一下“編組”按鈕，選擇對象就可以創建一個未命名組，比較方便。

二、編輯組

在對象編組對話框中還提供了一系列修改組的功能，從上面選中組名后，點這些按鈕可以從組中刪除、添加對象，分解組，將組分解，對組進行重命名。注意其中一個“可選擇的”按鈕，每個組都有“可選擇的”狀態，點了此按鈕可以切換此狀態，當“可選擇的”設置為否時，雖然創建了組，但從圖中不能直接通過組來選擇組內對象。

說實話，這些編輯選項我也只簡單試過，還真沒怎么用過。

浩辰CAD中點一下組工具欄中的分解組按鈕，就可以分解組。

三、組的應用

當建立組后，默認狀態下點取組中任何一個對象，就會將整個組選中，如下圖所示。

上圖中三個圓被編成了一個組，點任意一個圓，都會同時選中三個圓。同時我們觀察屬性框中的顯示，可以看出來這三個圓仍是獨立的對象，同時選中后可以修改它們的一些公共屬性。如果組中包含不同對象，例如一個圓、一個文字，我們在選中組后還可以在屬性框底部對象類型的下拉列表中選擇其中的對象來單獨修改它們的屬性。

之所以我在前面強調在默認狀態下點取可以選中整個組，是因為如果改變設置，點選也可以不選中整個組。輸入OP，打開“選項”對話框，在“選擇集”選項卡中有一個“對象編組”選項，如果取消此選項，光標移動到組內對象上時，選擇預覽會顯示組內所有對象，但單擊時就只能選擇當前對象。

利用變量pickstyle也可以設置這個參數，pickstyle設置為0就等同于取消“對象編組”，設置為1時就打開“對象編組”。

組還有一種使用方法，當使用任何命令后提示選擇對象時，輸入G，然后輸入組名，就可以選中組中的對象。用用這種方式的話，必須記住組名了。浩辰CAD 2012沒有這個功能，最新的浩辰CAD8上有此功能。

如果經常會對一些固定對象進行編輯，可以編幾個組，要選那些對象都不用到圖上去點了，直接輸入組名就行了，有點打“星際”的感覺！使用這種方式選擇無論pickstyle設置為0或1都有效。但如果組本身的“可選擇的”狀態設置為否的話，這種方式也無法選中。

組應該還有其他應用，比如在二次開發中，這些我也不是很清楚了。

四、組和圖塊的區別

通過上面的介紹，組和圖塊的區別應該很清楚了。組就是一個選擇集，主要為了方便選擇，組中的對象仍是完全獨立的。而圖塊主要應用于圖紙中會重復使用的一些圖形，例如機械零件、建筑的門窗等等，圖塊相當于一個由多個圖形組成的集合，一旦定義后，可以在圖紙中重復引用。插入的塊參照作為一個獨立的對象，當然可以利用參照編輯或塊編輯對圖塊定義進行修改，修改了圖塊定義后，所有圖塊參照會自動更新。圖塊可以重復利用，方便修改，可以定義屬性文字，在CAD高版本還可以定義參數和動作來生成動態塊，正是因為圖塊具有如此多的特性，在CAD中應用非常廣泛，用過CAD的人應該都是用過圖塊吧？！
