使用AutoCAD或浩辰CAD時當打開垂點捕捉時有時會出現“遞延垂足”的提示，垂足我很清楚，遞延是什么概念呢？什么情況下會出現這個提示？它和普通的垂足捕捉又有什么不同呢？帶著這些疑問我開始研究了，很快就弄明白了。

         通常情況下我們畫線時先確定第一點，然后再捕捉垂足，而遞延垂足的使用則有些相反，我們確定與那條線垂直，然后可以拖動確認第二點。直接用普通的垂足捕捉方式更簡單直接，第二種方式感覺是我只知道我這條線要與某條線垂直，畫圖時我再看放哪兒合適，更象在做草圖設計。

         通過上面的描述應該應該清楚什么操作時會出現遞延垂足的提示了，但由于通常情況下我們都會打開端點、中點、交點等幾個常用的捕捉選項，有些人甚至?xí)⑺羞x項都打開，當光標直接停留到線上時，會優先捕捉到端點、中點或最近點，“遞延垂足”的提示并不容易出現，而大多數人也不會為了捕捉遞延垂足而將其他常用的選項關掉。建議大家在捕捉對話框中只選擇上面所說的幾個最常用的捕捉選項，可以將對象捕捉工具欄打開，想使用垂足或其他不常用的捕捉選項時點一下工具欄按鈕就可以。當然有些設計人員很熟悉命令，也可以直接在命令行輸入捕捉選項。

         遞延垂足的捕捉簡單操作如下：

1）  先畫一條直線作為基準線，然后再點直線按鈕或輸入快捷鍵L，

2）  在提示線的起始點時在對象捕捉工具欄單擊垂足按鈕或輸入per。

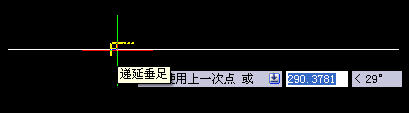

3）  將光標停留在圖中已有的直線上，就會出現遞延垂足的提示，如下圖所示：

從圖中可以看出不僅提示變了，捕捉標記也和普通的垂足標記有些不同。

4）  在直線上任意點單擊確定遞延垂足的捕捉，將光標移離捕捉的直線，移動光標，可以看到一條與選定直線垂直的直線在隨光標移動，如下圖所示。

5）  單擊確定終點，就完成了直線的繪制。

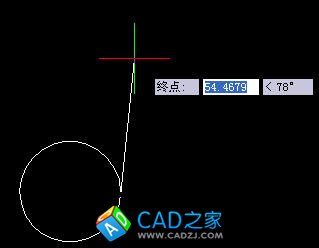

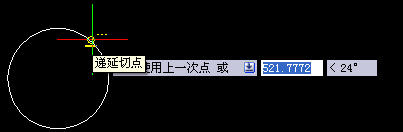

除了有遞延垂足外，還有遞延切點，使用方法基本類似，在切點捕捉時先選圓或弧，然后可以拖動確定線的端點，拖動時線會繞著圓或弧轉，如下圖所示。

雖然明白了這兩個功能的用法，但感覺在畫圖的過程用得會比較少，原因有下面幾點：一是習慣比較難改變；二是畫圖時大多數情況下線的起點是確定的，三是當將垂足與其他選項同時作為固定捕捉選項時，先確定起點后，垂足是可以優先的，當然前提是光標位置接近于垂點位置，但遞延垂足則不會優先，通常不會出現提示。

   由于上述原因，遞延捕捉我將來也會很少用。但既然AutoCAD/浩辰CAD提供這樣的功能，也許有不少人非常想用這樣的功能卻不知道，但愿能給看過這篇文章的人一些幫助。
