第二部分

2-1  圖：

審圖：此圖包括外框、里面的一個圓、一個正六邊形、一個矩形框、一個多線段框，每個部分都可以計算其坐標和相應尺寸；圖層有三個，分別為繪圖、尺寸標注、輔助線圖層。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，使用line的正交模式、極軸追蹤模式和相應尺寸完成外框；分別確定圓、正六邊形的圓心和中心；確定內矩形框的兩點坐標，內多線段框繪圖起點坐標（49，-2）完成繪圖；最后進行尺寸標注。

重點難點：圓、正六邊形的圓心和中心的定位、各坐標的計算。

2-2  圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；此圖為左右對稱圖形課通過鏡像命令畫圖，先畫左半外框和里面的四個圓即可

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，計算各點坐標和各段線段尺寸各圓的圓心坐標，利用line和相關尺寸定位畫左半外框，利用c和各圓半徑畫四個圓，鏡像到右邊完成畫圖；最后進行尺寸標注。

重點難點：各坐標、尺寸長的計算、圓心的確定、兩斜線的畫法、鏡像的使用。

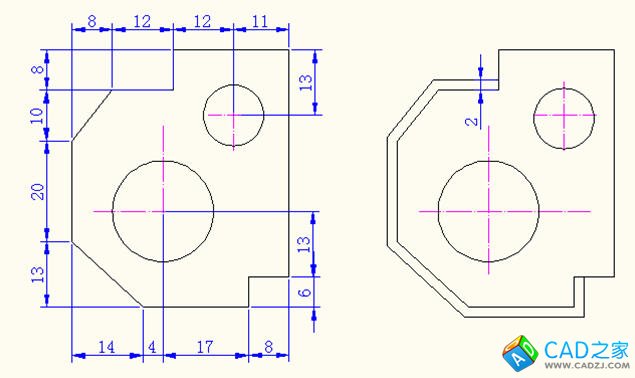

2-3  圖：

審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；此圖包括左右兩個部分，左邊的外框和里面的兩個圓都可完成，右邊的圖形是在左邊圖形基礎上通過偏移相關線條完成。

繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，由點（14,0）開始依次畫出各個外框線段，計算兩圓的圓心坐標畫圓；把左邊的圖通過復制再通過偏移相關線條和修剪多余線條完成繪圖；最后進行尺寸標注。

重點難點：兩段斜線的畫法、復制命令的使用、偏移命令的使用。
