那么,如何實現AutoCAD按比例打印出圖呢?
首先,我要告訴大家,在CAD中繪圖一定要按1:1來畫,不要問為什么,只想告訴你一句話,別給自己找麻煩!
至少,我現在還不知道在布局中如何能按比例打印出圖,布局中可以一次實現多張圖的批量打印,那就是發布命令.
      那么,按比例打印出圖,到底能不能準確無誤呢?回答當然是否定的,因為畫圖還要設定公差小數點幾位,打印機也有誤差.所以想決對按比例打印出圖,那是不可能的,但是,我們可以做到近似按比例出圖,也就是說,可以用你的板尺或卡尺測量得來的尺寸與標注尺寸對照,幾乎是相等的,
      下面就講一下,在模型空間如果來實現按比例打印出圖,
      1.以A4紙張為例打印出圖,
      2.在模型空間畫一方框,尺寸為297x210mm,

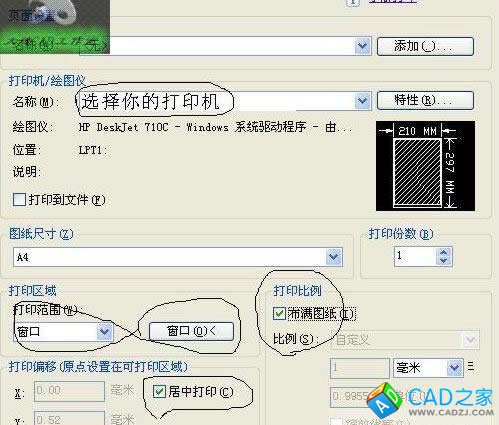

3.點打印,如圖


297x210對角兩點,然后點確定,打印出圖,
      4.用你最精確的測量手段,測量剛才打印出來的297x210的圖框,例如:如果我的打印機打印出來的是280x196,
         就說明我的打印機的打印范圍是280x196那么,再回到模型空間調整圖框為280x196,好了,再打印一次看看吧!
      講到這里,恭喜你 你已經知道按1:1繪圖并按1:1打印出圖了,那么,如果我想按1:2或1:5打印出圖怎么辦呢?
      1:1學會了,這也就簡單了,只要把你的圖框放大2或5倍就可以了,按1:1繪的圖不用做任何縮放.這也就免去了在打印樣式中設置比例因子的麻煩了.
       好了,按比例打印出圖就講到這里!
