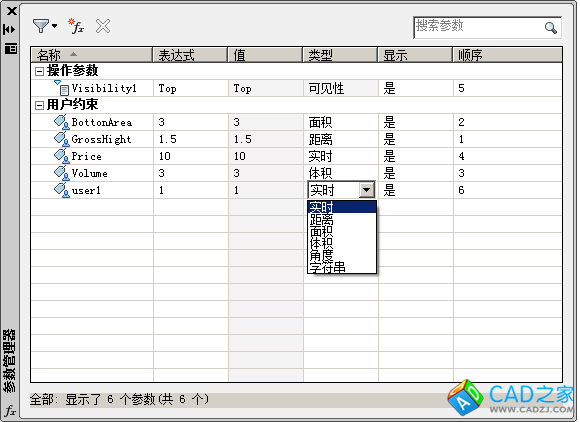

在圖塊中可以添加尺寸約束參數和用戶參數，這是大家可能已經了解的AutoCAD功能。不過可能沒有人注意到用戶參數可以設置為不同的類型。缺省的類型是“實數”（翻譯有誤，翻譯成“實時”了），其他可選的類型有“面積”、“體積”、“長度”、“角度”和“字符串”。如下圖所示：

本文要說明的主體就是“面積”、“體積”、“長度”類型的參數的值在改變圖塊的比例系數時會分別按比例系數改變倍數的平方、立方、一次方進行縮放。例如，我的ＤＷＧ文件中圖塊設置了下列類型的用戶參數：

       BottonArea    面積
       GrossHight    長度
           Volume    體積
            Price    實數

當比例系數為１時，各參數的值為：

       BottonArea:    3.0000
       GrossHight:    1.5000
           Volume:    3.0000
            Price:   10.0000

當比例系數為２時，各參數的值則變?yōu)椋?/p>

       BottonArea:   12.0000
       GrossHight:    3.0000
           Volume:   24.0000

            Price:   10.0000

這樣我們就可以為用二維線條繪制的表示三維物件的圖塊添加一些可以根據圖塊比例自動變化的幾何屬性了。過去我們都是用Attribute來表達這些信息，而Attribute的缺點是圖塊發生變化時，其值需要手工更改。
