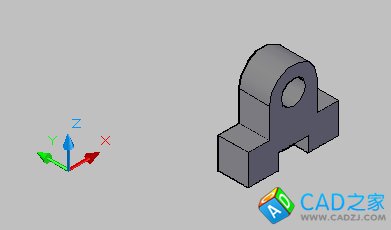

1、在“西南等軸測”環境下繪制或?qū)肓Ⅲw圖：



    2、向左復制一個圖形，注意方向：

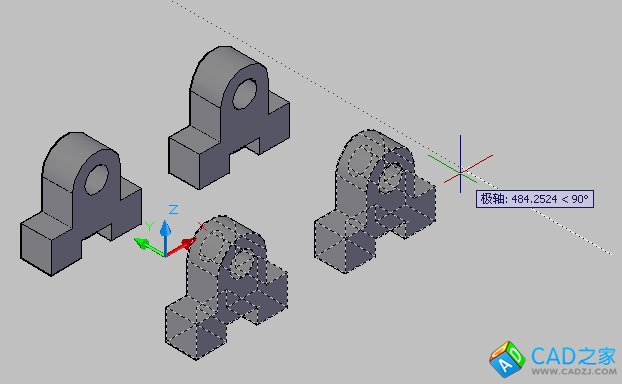

    3、向后復制二個圖形，注意方向，共得到四個圖像：

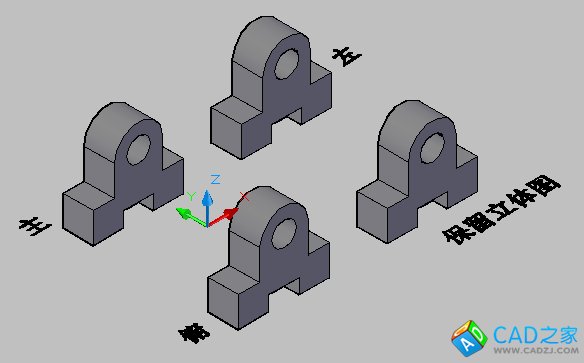

    4、如下圖標示，分別擬作為主、俯、左視圖和保留的立體圖：


    5、注意：重點、要點到了！

    所謂三視圖是平面圖，沒有Z軸，只有X、Y軸，在這里，我們無法去除Z軸，但把Z軸指向我們自己，則看到的是全面的X、Y平面，即三視圖的平面。

    6、我們需要的俯視圖方向已經指向Z軸，不必再做處理，而主視圖方向要旋轉至與Z軸垂直，即在X、Y平面內，而左視圖的方向也要旋轉至與Z軸垂直。

    此圖要進行三維旋轉，旋轉二次，第一次旋轉主、左視圖，獲得正確的主視圖，第二次再旋轉左視圖，獲得正確的左視圖，見下二圖：

    7、將坐標移動到保留的立體圖上（工具/新建UCS/原點）：


    8、把坐標改為Z軸朝向繪圖者（工具/新建UCS/視圖）：


    9、將保留的立體圖“剪切”，剩下主俯左視圖：



    10、將“視圖”改為“俯視”，“視覺樣式”改為“二維線框”：



    11、輸入flatshot命令，彈出“平面攝影”對話框，“目標”默認，“前景線”默認，“暗顯直線”勾上“顯示”并改為虛線：



    12、創建真正的三視圖，比例因子1，角度0，刪除原來的三個假三視圖：

    13、調整三個視圖的位置，最后得到三視圖，中間會要你打散，輪廓線加粗成粗實線：



    14、粘貼原來剪切掉的立體圖，得到立體圖和三視圖一道顯示。
