AutoCAD面上作圓、旋轉建實體、鏡像基礎建模命令教程

本例為AutoCAD三維建模系列教程，在本CAD三維建模教程中我們將學習在實體的面上作圓并拉升，旋轉建實體的運用，二維命令“復制”、“鏡像”的運用，希望能給對AutoCAD三維制作感興趣的朋友帶來幫助~~

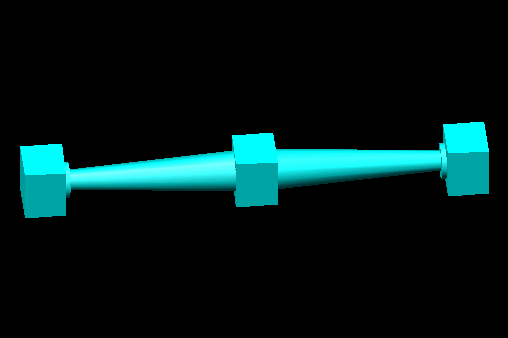

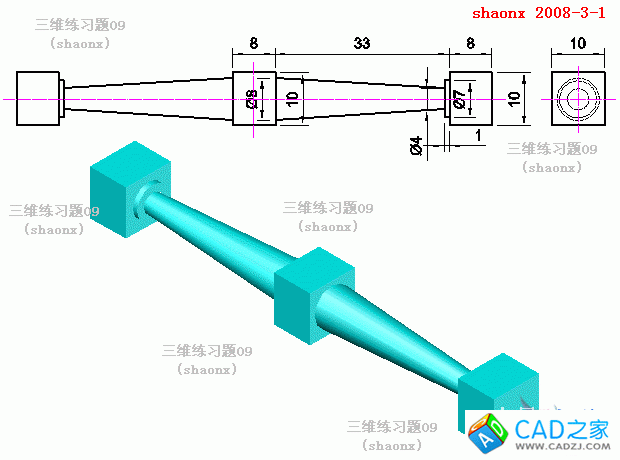

【AutoCAD三維建模 09】—面上作圓、旋轉建實體、鏡像

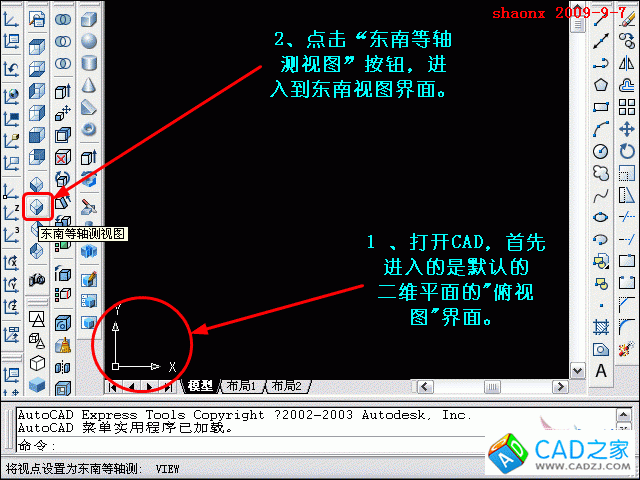

本題主要是介紹： 1、在實體的面上作圓并拉升。 2、旋轉建實體的運用。 3、二維命令“復制”、“鏡像”的運用。 下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示： 1、打開CAD，點擊“東南等軸測視圖”按鈕，進入到東南視圖界面。

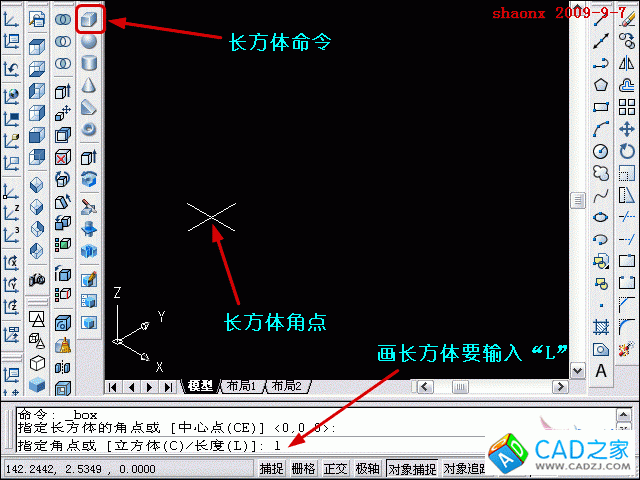

2、在東南視圖的界面里，點擊“長方體”命令，指定長方體的角點，并輸入“L”，畫長方體。

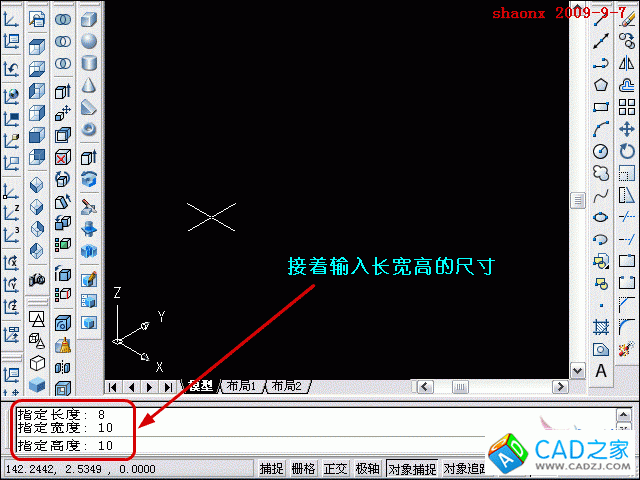

3、接著，輸入“長寬高”的尺寸，前面的教程已講過，“ 長寬高”對應UCS的坐標為XYZ。

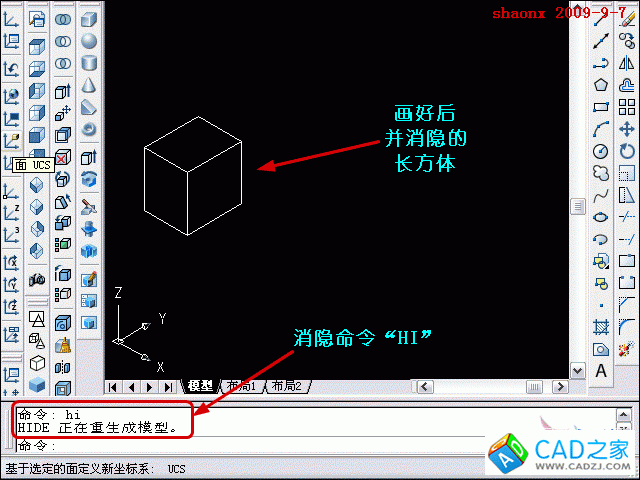

4、長方體畫好后，輸入消隱命令：“hide”，快捷命令為“hi”。這個命令以后經常要用的，大家一定要熟記。

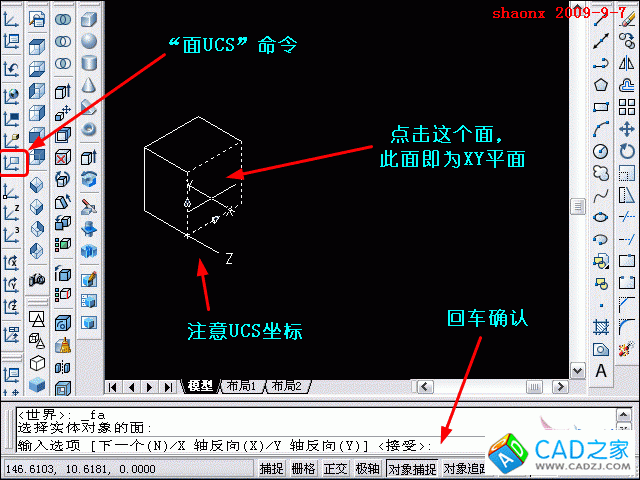

5、點擊“面UCS”按鈕，啟動“面UCS”命令后，點擊長方體上一個面，UCS坐標就移動倒這個面上，而且這個面，成為XY平面。操作正確后，回車確認。

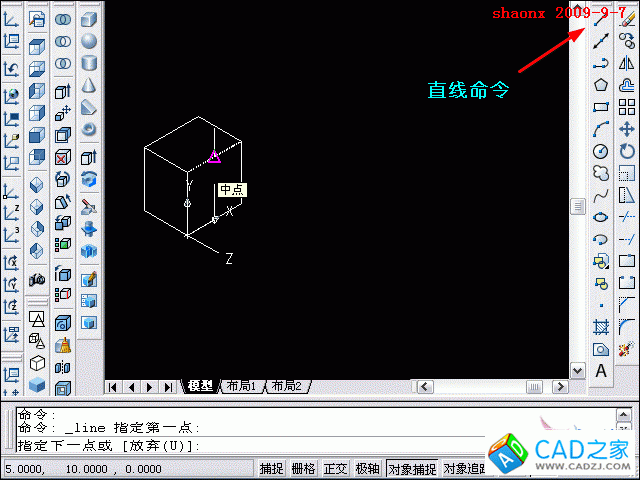

6、用直線命令，畫一輔助線段，此線段在平面的中間，方向垂直。如下圖。

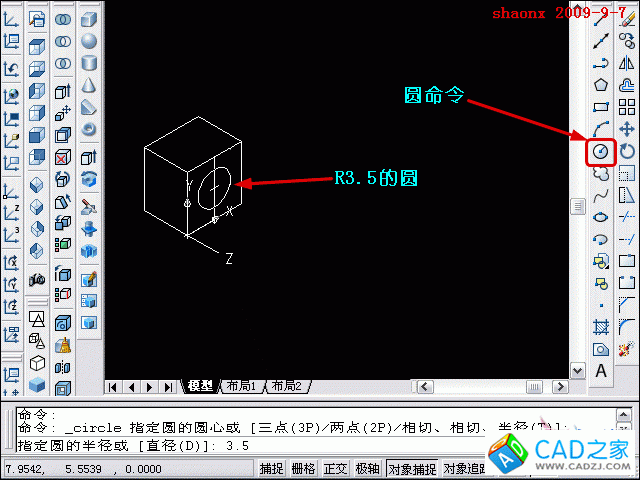

7、選擇“圓”命令，以輔助線段的中點為圓心，在這個平面上畫一R3.5的圓，如下圖。

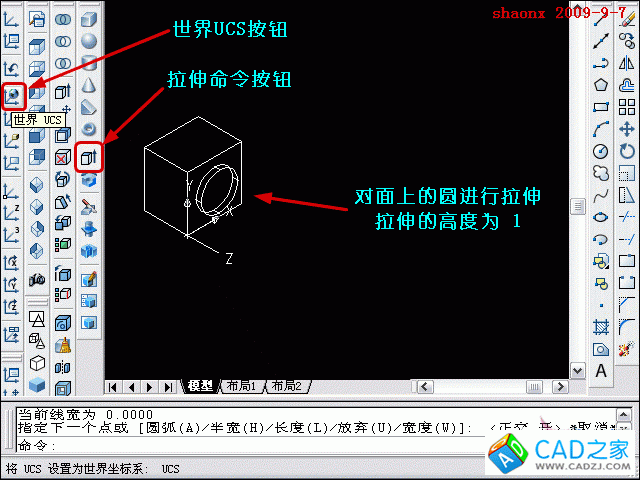

8、在長方體的一個面上畫好圓后，用拉伸命令，對這個圓進行拉伸，拉伸的高度為1，傾斜度為0。 拉伸完成后，點擊“世界UCS”按鈕，退出對長方體一個面的UCS控制。
