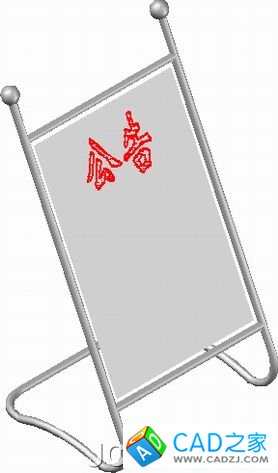

先來看看最終效果：

本題用的主要方法：

1、應用“拉伸”命令的“路徑”選項;

2、靈活設置UCS。

3、應用視圖轉換。

下面，是本習題的詳細繪圖步驟講解。

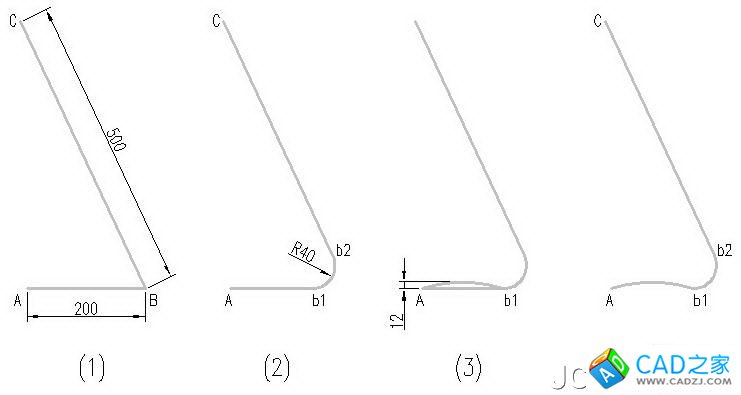

1、首先，繪制側面框架一。

(1)繪制框架的輪廓線。利用“PL”或“L”命令繪制輪廓線，兩條線夾角可控制在65度。

(2)圓角連接框架。利用“F”命令，圓角兩對象。

(3)在A和b1點兩點之間作一圓弧，圓弧高度可如圖所示。

(4)刪掉下方的橫線Ab1。

接下來，利用多段線的合并命令將以上對象合并為一個整體。

2、繪制另一側的框架及底部框架。

(1)設置視圖。單擊“視圖”工具欄的“東南等軸測”按鈕，將視點設置為“東南等軸測”。

繞X軸旋轉當前UCS，旋轉角度為-90度。

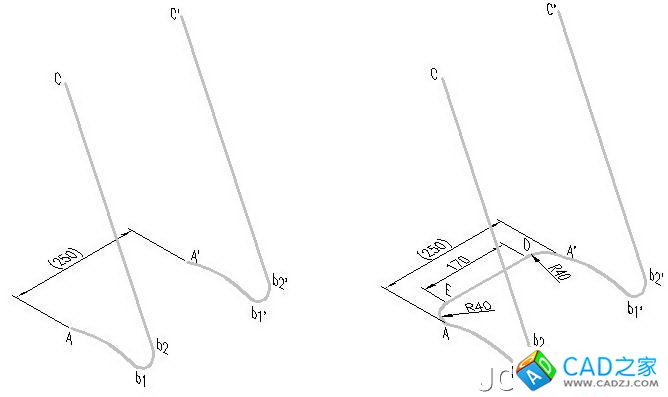

(2)復制框架1，距離為250，得到框架2。效果如上圖左所示。

(3)利用“PL”命令按圖示尺寸繪制底部框架。

3、繪制上下部框架。

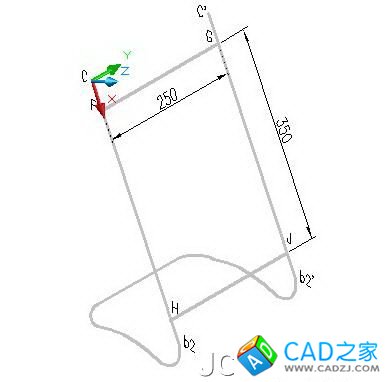

先設置視圖。單擊“視圖”工具欄的“三點”按鈕。單擊點C指定坐標新原點，單擊點b2指定X軸正向，單擊點C’指定Y軸正向。

啟用“直線”命令，指定點F的坐標50,0,0，輸入距離250，得到直線FG。

同理，得到直線HJ。
