對象捕捉是CAD繪圖中最重要的功能模式，其快捷鍵為F3鍵。如果沒有對象捕捉命令，那么將無法實現CAD制圖。

例如在視圖中繪制一條直線，希望以這條直線的長度作為直徑繪制一個圓，如果沒有對象捕捉命令，操作起來將非常不便。而啟用了對象捕捉命令后，只需要捕捉直線的中點，然后以該點

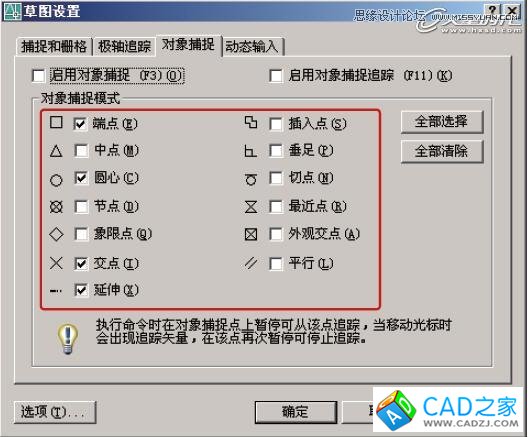

為圓心繪制就可以了。在[草圖設置]對話框的[對象捕捉]選項卡中，有多種不同的對象捕捉模式可以進行設置，在實際操作中根據繪制的情況進行選擇設置即可，如圖6所示。

圖6 對象捕捉模式

1>常用捕捉模式簡介

下面簡單介紹一下較為常用的幾種對象捕捉模式。

端點——線的兩端或矩形的角點。

中點——線段的中心點，圓或弧的圓心，圖形的中心點。

圓心——顧名思義，圓形的圓心點。

TIPS

當視圖中有多個相互重疊交錯的圓，要以其中一個圓的圓心為中心繪制同心圓時，只需要將光標放在該圓的邊線上，然后單擊鼠標，便能捕捉到目標圓的圓心并進行繪制。

節點——使用繪圖工具欄上點命令繪制的點稱為節點，節點模式捕捉到的正是這些單獨的點。

象限點——指的是圓或弧線上的點。

交點——即線和線相互交叉位置上的點。

垂足——從一個點延伸一根線到另一段線上，當兩段線之間的夾角為直角時，這個共有的點就是垂足。

切點——一段線與圓弧相接，當相接點到圓心所形成的線與該線段呈直角關系時，這個相接點就是切點。

最近點——十字光標所能捕捉到的對象上的點。

平行——能夠捕捉到與目標線相平行的線上的點

2>臨時捕捉菜單

在編輯對象的時候，通常會設定好幾個常用的對象捕捉模式，而不會反復打開[草圖設置]對話框進行設置。如果當前的操作需要使用尚未設置的捕捉模式，這時就可以使用臨時捕捉菜

單。

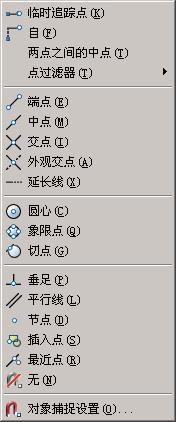

按住Ctrl鍵并在視圖中單擊鼠標右鍵，此時彈出的快捷菜單就是臨時捕捉菜單，如圖7所示。臨時捕捉菜單上的命令只允許使用一次，捕捉完成后便不再生效。在選用了臨時捕捉菜單命

令時，系統會自動過濾掉[草圖設置]對話框中設置的捕捉模式，只顯示剛選擇的臨時捕捉模式，這樣就不會與[草圖設置]對話框中的設置產生重疊或沖突，讓用戶能夠更為清晰地在復雜

圖紙中進行觀察或編輯。

圖7 臨時捕捉菜單

[兩點之間的中點]
