【三維練習題07】

　　查看原圖（大圖）

　　本題主要是介紹：

　　1、在三維實體命令“長方體”的運用。

　　或用“矩形”拉伸成三維實體。

　　2、圓角命令的運用。

　　下面，是本習題的詳細繪圖步驟講解：

　　1、制圖開始，打開cad，點擊“東南等軸測視圖”按鈕，進入“東南視圖”界面。

　　查看原圖（大圖）

　　2、在三維界面里，點擊“矩形”命令，畫一個150*100的矩形和一個70*40的矩形，如下圖：

　　查看原圖（大圖）

　　3、接著進行“拉伸”，先拉伸大的矩形，拉升高度為60，傾斜度為0。

　　查看原圖（大圖）

　　4、再拉伸小的矩形，拉升高度為40，傾斜度為0。

　　查看原圖（大圖）

　　5、對大的矩形做圓角操作，點擊“圓角”按鈕，選中需要做圓角的任意一條邊，再輸入圓角的半徑30。

　　查看原圖（大圖）

　　6、對需要做r30圓角的八條邊依次選中，全部選中后回車確認。

　　查看原圖（大圖）

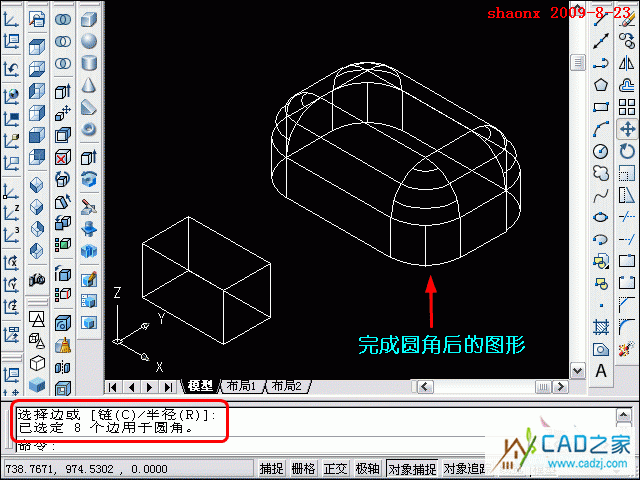

　　7、下圖就是完成圓角后的圖形。

　　查看原圖（大圖）

　　8、點擊“移動”按鈕，將小的矩形移動到倒好圓角的大的矩形上面，移動的時候，注意移動的基點。見下圖示意。

　　查看原圖（大圖）

　　9、移動到位后，做并集處理，操作方法很簡單，點擊“并集”按鈕后，選中要并集的實體，回車確認即可。注意：不先做并集處理，那后面的圓角，在倆實體的結合部的圓角，是不會往外圓角的。

　　查看原圖（大圖）



　　10、再對并集后的實體做圓角操作，點擊“圓角”按鈕，選中需要做圓角的任意一條邊，再輸入圓角的半徑10。

　　查看原圖（大圖）

　　11、對需要做r10圓角的四條邊依次選中，全部選中后回車確認。

　　查看原圖（大圖）

　　12、下圖就是完成圓角后的圖形，注意看上下結合部的圓角，是往外的圓角。

　　查看原圖（大圖）

　　13、點擊一下“消隱”命令，可以看到?jīng)]有隱藏線的消隱圖形，消隱圖形的最大特點是簡潔明了。如下圖：

　　查看原圖（大圖）

　　14、最后，再著色看一下這個三維實體圖。

　　查看原圖（大圖）
