本文介紹了AutoCAD尺寸線標注中自定義箭頭塊的相關應用技巧。

　　一、使用自定義箭頭塊所遇問題

　　用戶在使用AutoCAD繪制尺寸線時，經常使用自定義箭頭塊(BLOCK)來繪制尺寸線。例如，我們經常用一段首尾等寬的粗線條來代替AutoCAD本身提供的箭頭與斜杠。(為了說明問題方便，本人在本文中將使用具體例子來說明問題。本文中對于含有PLINE組線的塊，其塊插入點均為PLINE組線中心點，如果不特殊說明，本文尺寸變量均使用AutoCAD R14初始變量)。

　　當進入AutoCAD R14后，繪制一段PLINE組線，如圖1中自定義塊圖形。然后將圖1中PLINE組線定義一個塊，在進行塊定義結束后，使用OOPS命令來恢復上述組線?，F在我們繪制一第一尺寸延伸線起點坐標為(10，10)，第二尺寸延伸線起點坐標為(25，10)，尺寸線位置坐標為(25，15)的一水平尺寸線。按照設想應該出現圖1中希望尺寸線的圖形，但出現的卻是圖1中實際尺寸線的圖形。與我們設想繪制的尺寸圖形有兩個明顯的區別：

　　1.繪制的自定義箭頭塊尺寸線其尺寸線與兩條尺寸延伸線之間有空隙。

　　2.該尺寸線中的自定義箭頭塊形狀，即“組線”比我們定義的塊，即圖1中的自定義塊形狀明顯放大。

　　而且當我們對尺寸線爆破后，使用LIST命令可以證明該尺寸線中尺寸線與兩條尺寸延伸線之間空隙的距離恰好等于尺寸變量DIMASZ，尺寸線中自定義箭頭塊與原先定義的塊其縮放比例因子也恰好等于DIMASZ。由于DIMASZ是尺寸線繪制中，控制箭頭尺寸箭頭大小的參數，從這一點來進行分析，自定義箭頭塊尺寸與箭頭尺寸之間應存在著聯系。所以在分析出現這種情況的原因之前，我們先來分析箭頭尺寸構造原理。

　　二、箭頭尺寸構造原理分析

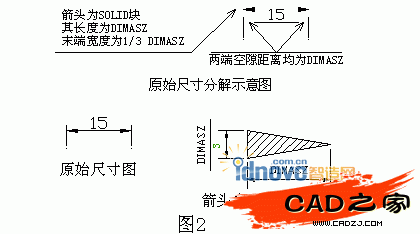

　　現在我們在圖2中繪制一個箭頭尺寸，如圖2中名為原始尺寸圖的一箭頭尺寸。當我們使用COPY命令對其拷貝，并選擇合適的基準點與位移的第二點，拷貝至圖2中原始尺寸分解示意圖位置，并對拷貝后的尺寸線進行爆破，我們將爆破后的尺寸線中其箭頭上移個3圖形單位，如圖2中的原始尺寸分解示意圖。

　　從圖2中原始尺寸分解示意圖，我們發現尺寸線與兩條尺寸延伸線之間也存在空隙，而且兩端空隙距離也恰好等于DIMASZ。我們還可以多舉幾個例子，我們會發現自定義箭頭塊尺寸線中, 以及箭頭尺寸線中其尺寸線與兩條尺寸延伸線之間的空隙距離均等于DIMASZ。因此我們可以證明箭頭與自定義箭頭塊尺寸線中，其尺寸線與兩條尺寸延伸線之間的空隙是受DIMASZ控制的。

　　我們對圖2中分解后的箭頭尺寸的箭頭用LIST命令查看后，發現箭頭實際上是一個其長度與其末端寬度成3：1的SOLID區域。在圖2中，箭頭參數示意圖可清楚地表明這一點?，F在，我們可以清楚地分析出，箭頭尺寸與自定義箭頭塊尺寸線之間區別只在于，箭頭尺寸是用SOLID區域作為箭頭，而自定義箭頭塊尺寸是用自定義塊替換箭頭放在相應的位置上。要注意的一點是，該自定義塊在被作為箭頭塊插入時，在尺寸線與第一尺寸延伸線的交點作為插入點時，其插入角度為180°，而不是0，而在尺寸線與第二尺寸延伸線交點處，插入自定義塊其插入角度為0°。本人推測在AutoCAD在繪制尺寸線中之所以存在空隙的原因，即AutoCAD沒有將尺寸線延伸到兩條尺寸延伸線，是因為這樣做好處是可以減少計算量，從而可以加快計算機處理速度。

　　三、消除自定義箭頭塊尺寸線中尺寸線與兩條尺寸延伸線之間的空隙

　　當我們知道自定義箭頭塊尺寸線中，其尺寸線與兩條尺寸延伸線之間有空隙是由于AutoCAD在繪制自定義箭頭塊尺寸線時，只是將SOLID區域變成縮放比例因子為DIMASZ的自定義塊，而其它方面完全相同而造成的。所以要消除尺寸線與兩條尺寸延伸線之間的空隙需要自己在自定義塊中繪制一段直線來彌補上述空隙，我們假設該直線的長度為L。由于尺寸線在將自定義塊插入時，在尺寸線與第二尺寸延伸線其插入角度為0°，因此在繪制直線時，其起始點為自定義塊中塊的插入點，位移第二點為起始點相對坐標@-L,0位移第二點相對于起始點，相對坐標為>@-L,0 的長度為L的一段直線。根據空隙距離=DIMASZ>，而又由于空隙距離=DIMASZ*L，即DIMASZ=DIMASZ*L，所以，L=1，因此，我們需要繪制的直線長度為1。在這里，我們沒有考慮該長度為1的直線與我們自定義的箭頭塊是否存在重疊情況，但從方便與實用的情況考慮，可不去考慮重疊或重疊多少情況。

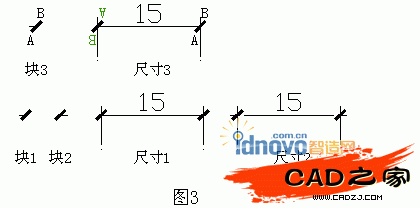

　　在上文中，本文計算出彌補空隙的直線其長度L=1，因此所繪直線其起始點為自定義塊插入點，位移第二點為起始點相對坐標@-1,0">位移第二點相對于起始點，相對坐標為@-1,0。在上文中已經說明自定義箭頭塊的插入角度問題，所以該塊所繪制的直線需為圖3中塊1的形狀，而不能為圖3中塊2的形狀，否則所繪制的尺寸線為圖3中尺寸2的形狀。在這里我們可以發現一個巧妙而有趣的現象，由于旋轉的緣故，在尺寸線與第二尺寸延伸線交點處，由于自定義箭頭塊其插入角度為0°，我們彌補空隙所繪直線彌補了空隙，而尺寸線與第一尺寸延伸線交點處，由于逆時針旋轉180°，所以彌補空隙所繪的直線也恰好彌補了空隙，同時，由于我們定義的箭頭塊由于首尾寬度相同，又由于逆時針旋轉角度為180°，所以在旋轉后，我們定義的箭頭塊中的PLINE組線在尺寸線兩端看上去像是“拷貝”一樣，與我們所要求的“帶有寬度的斜杠尺寸線”完全符合。由于這一種方法的巧妙性，所以我們可以方便地繪制出“帶有寬度的斜杠尺寸”。為了說明尺寸線中的“寬斜杠”，即PLINE組線是由于旋轉后與旋轉前效果相同，而并非“拷貝”所致，我們將自定義箭頭塊定義為圖3中塊3的形狀，從中我們可以清楚地看出我們特別加上的文字“A”與“B”在尺寸線與第一尺寸延伸線交點處，圍繞插入點逆時針旋轉了180°，而PLINE組線由于在逆時針旋轉了180°后，其圖形與未旋轉角度時，圖形完全一樣。因此我們只需在定義塊中加上一長度為1的直線，并可使我們繪制出帶有寬度的“斜杠”尺寸線。

　　四、使用自定義箭頭塊繪制“寬斜杠”尺寸線

　　在上文中通過計算得出要消除自定義箭頭塊尺寸線中，尺寸線與兩條尺寸延伸線之間的空隙，只需在自定義箭頭塊中繪制一段長度為1的直線即可，由于自定義塊在被作為箭頭塊插入時，其縮放比例因子為DIMASZ，如果我們需要將自定義塊按1:1比例繪制在尺寸線中，只需將DIMASZ設為1即可。在下文中本人將DIMASZ設為1。如果要繪制一單一尺寸線，而且，在繪制中，如果我們要繪制“DIMDLE”尺寸變量不為0的“寬斜杠”尺寸，只需在圖4中將自定義塊定義為圖4中塊1形狀即可，其中塊1中從PLINE組線中心點向右的直線其長度為尺寸

　　變量“DIMDLE”，使用尺寸命令即可繪制圖4中尺寸1圖形。如果在尺寸線中尺寸線末端與兩條尺寸延伸線之間的距離不同，即左“DIMDLE”與右“DIMDLE”長度不同，在定義箭頭塊時，只需定義左右兩個尺寸箭頭塊即可。

　　如圖4中將左右兩個箭頭塊定義為圖4中塊1與塊2的形狀即可。

　　五、小結

　　在本文中，本人所舉的例子只是普通情況例子，這樣做的原因是為了讓在尺寸線繪制中，使用自定義箭頭塊在一般情況下尺寸線與兩條尺寸延伸線間的空隙及自定義塊在尺寸線中縮放明顯地表現出來，同時也是為了方便地說明自定義箭頭塊尺寸線一個重要應用，即“寬斜杠尺寸”尺寸線的繪制。而對于特殊情況，可根據本文方法進行分析與處理。在本文中不再敘述。
