自改革開放以來，我國引進了不少國外設備、圖紙和其它技術資料，有不少發達國家的機械圖樣投影方法與我國所采用的投影方法不同。為了更好地學習發達國家的先進技術，故快速看懂國外機械圖紙很有必要。 1 概述 當今世界上，ISO國際標準規定，第一角和第三角投影同等有效。各國根據國情均有所側重，其中俄羅斯、烏克蘭、德國、羅馬尼亞、捷克、斯洛伐克以及東歐等國均主要用第一角投影，而美國、日本、法國、英國、加拿大、瑞士、澳大利業、荷蘭和墨西哥等國均主要用第三角投影。解放前我國也采用第三角投影，新中國成立后改用第一角投影。在引進的國外機械圖樣和科技書刊中經常會遇到第三角投影。 ISO國際標準規定了第一角和第三角的投影標記（圖1和圖2）。在標題欄中，畫有標記符號，根據這些符號可識別圖樣畫法，但有的圖紙無投影標記。

圖1 第一角畫法標記符號

圖2 第三角畫法標記符號

2 第三角投影 空間可由正平面V、水平面H、側平面W將其劃分成八個區域，分別為第1、第2、第3、第4、第5、第6、第7、第8分角，如圖3所示。

圖3

2.1 將物體放在第一分角內投影稱為第一角投影，又稱E法——歐洲的方法。 2.2 將物體放在第三分角內投影稱為第三角投影，又稱為A法——美國的方法。 我國用的是第三角投影法。 第三角投影是假想將物體放在透明的玻璃盒中，以玻璃盒的每個側面作為投影面，按照人—面—物的位置作正投影而得到圖形的方法，如圖4、圖5。

圖4 圖5

2.3 第三角投影中六個基本視圖的位置 ISO國際標準規定，第三角投影中六個基本視圖的位置如圖6所示。

圖6

以上視圖是將物體投影到一個封閉矩形（透明的）“投影箱”的各個投影面上而得到的。 每個視圖都可以理解為：當觀察者的視線垂直與相應的投影面時，他所看到的物體的實際圖像。 前視圖即觀察者假想自己處于物體的前面，并逐點移動眼睛的位置，且視線始終垂直于一個假想的正立投影面（透明的）而得到的物體的正面投影，其它視圖可按類似方法獲得。 讀圖者應當始終把視圖看作是物體本身的一面。從前視圖可看出物體的高度與寬度，以及物體頂面、底面、左側面和右側面的位置。頂視圖顯示物體的深度和寬度。 2.4 第三角投影的優點 （1）視圖配置較好，便于識圖 視圖之間直接反映了視向，便于看圖，便于作圖。左視圖在左邊，右視圖在右邊。而第一角投影有時要采用“向視圖”來彌補表達不清楚的部位。 （2）易于想象物體的空間形狀 左視圖和右視圖向里，頂視圖向下，這樣易于想象物體的形狀。 （3）便于繪制軸側圖 易于想象物體的空間形狀，對繪制軸側圖時想象物體形狀有直接幫助。 （4）有利于表達零件細節 相鄰圖就近配置，一般均不需另加標注，如圖7。

圖7

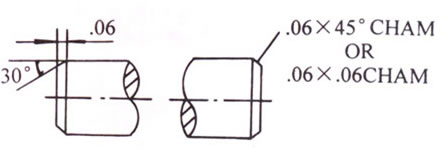

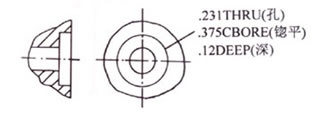

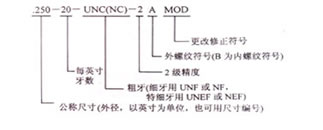

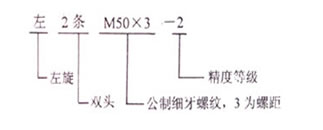

（5）尺寸及其它標注相對集中。
