本文介紹了數控加工中心高速深孔鉆循環指令G73的使用。

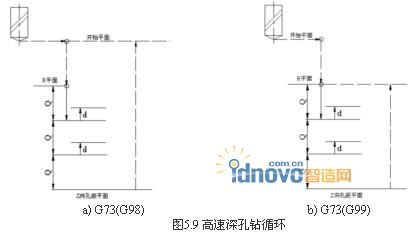

　　G73用于深孔鉆削，在鉆孔時采取間斷進給，有利于斷屑和排屑，適合深孔加工。圖5.9所示為高速深孔鉆加工的工作過程。其中Q為增量值，指定每次切削深度。d為排屑退刀量，由系統參數設定。

　　例，對圖5.10所示的5-ф8 mm深為50mm的孔進行加工。顯然，這屬于深孔加工。利用G73進行深孔鉆加工的程序為：

　　O40

　　N10 G56 G90 G1 Z60 F2000 //選擇2號加工坐標系，到Z向起始點

　　N20 M03 S600 //主軸啟動

　　N30 G98 G73 X0 Y0 Z-50 R30 Q5 F50 //選擇高速深孔鉆方式加工1號孔

　　N40 G73 X40 Y0 Z-50 R30 Q5 F50 //選擇高速深孔鉆方式加工2號孔

　　N50 G73 X0 Y40 Z-50 R30 Q5 F50 //選擇高速深孔鉆方式加工3號孔

　　N60 G73 X-40 Y0 Z-50 R30 Q5 F50 //選擇高速深孔鉆方式加工4號孔

　　N70 G73 X0 Y-40 Z-50 R30 Q5 F50 //選擇高速深孔鉆方式加工5號孔

　　N80 G01 Z60 F2000 //返回Z向起始點

　　N90 M05 //主軸停

　　N100 M30 //程序結束并返回起點

　　加工坐標系設置：G56 X= - 400，Y = -150，Z = - 50。

　　上述程序中，選擇高速深孔鉆加工方式進行孔加工，并以G98確定每一孔加工完后，回到R平面。設定孔口表面的Z向坐標為0，R平面的坐標為30，每次切深量Q為5，系統設定退刀排屑量d為2。
