Inventor設計結果打包

時間:2008-09-06 23:10:56 來源:

利用Inventor的“項目”等設計數據管理支持特性，可以允許相關文件存放在選定的一個或多個文件夾中、甚至包括復雜的遠程網絡上的鏈路下。

所有設計的最后結果，都需要在裝配之中進行驗證和確認，并完成全套的工程圖和明細表等設計資料，才算最后完成。

利用Inventor的“項目”等設計數據管理支持特性，可以允許相關文件存放在選定的一個或多個文件夾中、甚至包括復雜的遠程網絡上的鏈路下。

在設計過程中，對于自己設計的零部件、對于引用的標準件和型材，都要反復進行結構合參數的配湊，而最后的結果可能需要若干次的設計調整甚至推倒重來。例如標準件，裝入了一個螺釘，不滿意，換一個規格甚至型號，也是很平常的事情。這樣做的過程中，Inventor將建立了相關的模型文件，因而最后的設計結果中并沒有被使用的“廢舊零部件”，在當前項目的文件夾中是肯定存在。設計結果也應當歸檔整理，“交付”出去才是最后完成。

這就需要一種設計數據后期整理的機制，而“打包”的作用是：整理和歸納設計參與的文件，并按實際使用情況復制出一套完整的文件；同時保持原有的文件之間的鏈接關系；對于設計過程中曾經使用、但后來決定不使用了的“設計垃圾”會自動識別而不會包裝進來；打包后的結果與原來的設計文件會脫離關系而能夠獨立存在。

1.基本機制

可以將Inventor 文件及其所有或選定的引用文件打包到單個文件夾下，即使這些文件存儲在多個、甚至是網絡上的位置；也可以包含引用了所選Inventor 文件的文件。對文件進行打包時，這些文件將復制到指定位置，同時不改變或刪除源文件。

對于所有引用文件，都必須能夠使用當前項目（*.ipj 文件）來進行解析。

也可以用項目編輯器重新選擇當前項目，或者在“打包”對話框的“項目文件”框中說明或瀏覽合適的項目。

打包的結果是按照指定的位置和參數，將選定的設計結果復制過來，并自動創建這個結果的項目。

2.操作過程

1.1確定當前設計項目

先確認當前Inventor的設計項目，確實是準備打包輸出的項目、而不是其它…

1.2選定要處理的主文件

所謂“主文件”，就是最完整地表達設計信息的那個文件，這就應當是這個設計的“總裝配”模型文件（這個文件一定是存在的），其中引用了準備打包處理的全部設計內容。

可用兩種方法選定這樣的總裝配文件，并啟用打包功能：

方法之一：

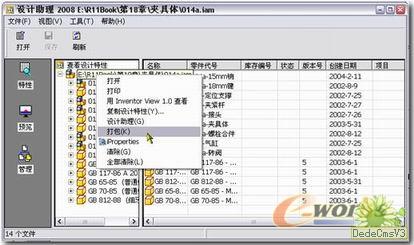

在設計助理菜單上，“文件(F)”-〉“打開文件(O)…”，之后選定主裝配文件，回到設計助理界面，之后選定這個文件，在右鍵菜單中“打包(K)”，參見圖1。

圖1 開始打包之一

設計助理的啟用方法有兩種：在操作系統界面左下角“開始”-〉“所有程序”-〉“Autodesk”-〉“Autodesk Inventor 2008”-〉“設計助理2008”；或者選定要處理的文件，在右鍵菜單中“設計助理(G)”。

方法之二：

是在 Windows 資源管理器中找到要打包的主裝配文件, 并直接在右鍵菜單中“打包(K)”。

選擇主裝配模型文件，對于簡單的設計項目，可能直接在操作系統下選定文件；但是對于復雜的設計項目，需要我們記清楚相關文件的位置和名稱，浙江歐應當使用設計助理進行了。在設計助理中，可以直接驗證文件是否正確，參見圖1的裝配樹結構，這一點對于在系統瀏覽器中選擇文件就不容易實現了。#p#分頁標題#e#

以下的討論將基于“打包動作是經過設計助理實現”這樣的模式。在圖1的情況下，選定了主文件并確認正確的，在右鍵菜單中“打包”，結果應當彈出圖2的界面。

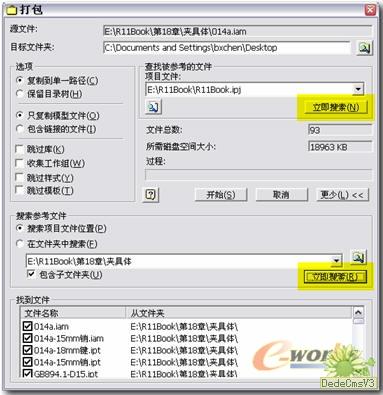

圖2 打包界面（展開）

1.3打包的預備動作

在上邊的“打包”指令下，如果發現當前Inventor項目與所選文件的項目不一致，將發出圖2的提示。這種項目不一致是不合理的結果，可能造成文件搜索出毛病，必須解決。

圖2 出錯提示

這種情況多出現在當前項目不是所選主文件所在的項目。對于打包機制來說，無論Inventor是否被啟用，“當前項目”的紀錄總是有效的，這就是Inventor目前的項目。可直接在設計助理中解決項目變更，方法參見圖3。

圖3 改變項目

從圖1的界面中可見有兩個搜索環節：

· 上方的“立即搜索”：

實際上是“查找相關的模型文件”。這是打包中必須要處理的文件，是一些相關聯的模型文件，例如裝配模型和零件模型。

· 展開“更多”后的“立即搜索”：

實際上是“查找相關聯的其他文件”。這是打包中可能會一起進行處理的文件，是一些關聯的其它文件，例如工程圖。

界面中的欄目和各項參數介紹如下：

源文件：

顯示當前選定的主裝配文件的詳細描述。

目標文件夾：

打包結果的保存位置。

選項：

各個開關的含義已經很清楚。

其中“跳過庫(K)”是一個重要的開關，不應當有效。

因為其作用是搜索這個項目下、這個裝配中已經用到的所有標準件模型，并打包出去。如果這個項有效，將“跳過”這個庫文件的搜索而不會把標準件打包出去，這種需要應當是極其罕見的…

立即搜索(N)：

按下這個按鈕，將按設置的參數開始搜索相關文件，顯示結果文件數量和名稱等。

更多(M) 〉〉按鈕：

按下這個按鈕，將展開更詳細的參數設置界面，如圖18-28的下半部。尤其是想在打包中處理除了模型之外的其他關聯文件，例如工程圖，就必須展開這些詳細的選項，才可能見到和執行這個展開后的局部界面的“立即搜索”機制進行搜索。結果參見圖4。

圖4 其它文件搜索結果

其中，所有的文件都列出在“找到文件”的表中。如果有不想打包出去的文件出現，可點擊文件左邊的復選標記，去掉對號。

如果有被主裝配模型關聯引用文件沒能找到，會彈出“查找丟失文件”的界面，要求指定這個文件的位置（必須在打包實施之前定位丟失的文件）。

1.4打包開始

按下“開始(S)”按鈕，開始實施打包。“過程”框將顯示進度條。#p#分頁標題#e#

3.打包的結果

產生一個結果報告文件，例如下面的片段：

日期: 2007年5月28日 14:32 200705281432

操作方式: 只復制模型

保留目錄樹: 否

復制文件數: 36

文件總大小: 7.59 MB

****
E:R11Book第18章夾具體
