用Inventor三維建模的點滴心得

時間:2008-09-06 22:12:27 來源:

Autodesk Inventor Professional（以下簡稱AIP）作為世界上暢銷的三維設計軟件之一，為我們實現了從二維到三維的無風險轉換。它的易操作性和兼容性為我企業與客戶間的交流提供了非常方便的平臺。
　　我公司Danfoss（丹佛斯）是一家跨國企業，所以同一個項目經常是由不同國家和地區的工程師共同協作，軟件的兼容性就成了我們選擇AIP的原因之一。而AIP向我們呈現了它的卓越性能和良好的兼容性。AIP支持iges，step等格式的輸入和輸出，我們可以提供給客戶需要的三維部件，使他們方便的裝入自己的制冷系統，使實際安裝效果提前呈現在客戶面前。它還可以將三維部件轉換成可以快速打開查看的DWF格式，提供給公司的銷售人員后，用免費下載的Autodesk DWF Viewer方便的與客戶交流，達到近乎完美的精確可視效果。在此，我通過羅列自己在工作中使用inventor的點滴心得，拋磚引玉，和廣大的設計研發工程師做一個交流。

　　圖一圖二
首先，在使用inventor進行快速草繪造型圖，不用擔心細節問題，只需改變標注尺寸就能驅動幾何圖形變成想要的造型。

圖三

圖四

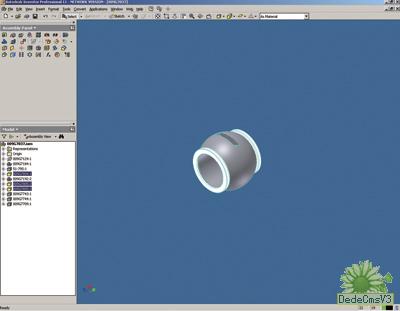

　　快速隔離特定的零件或子裝配，以便在需要時查看想要看到的實際效果。

#p#分頁標題#e#

圖五

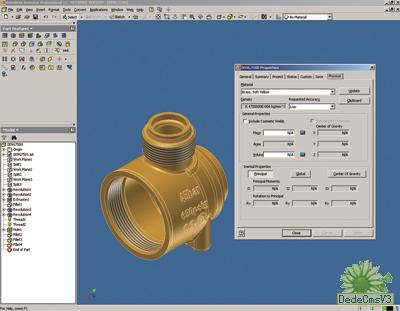

　　利用現實中材料的物理特性建立虛擬模型，從而不斷改進產品設計。在AIP中創建的零件和裝配部件帶有物理特性信息，如重心、材料類型、密度、顏色和粗糙度，可幫助我們實現部件的真實效果并評估材料的消耗，根據材料的現實報價及時的更新產品設計以降低產品成本。

圖六

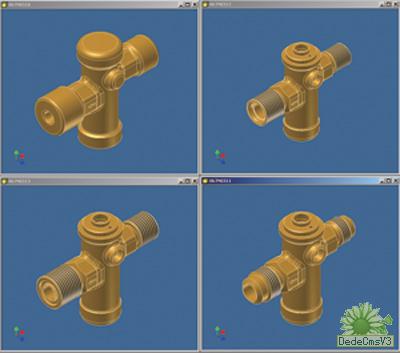

在產品的實際設計中，A零件和B零件的鍛造毛坯是一致的，而某部分尺寸稍有差別，那么就可以用鍛造毛坯為基礎結構，衍生成不同的零件，現有零件的實體所包含的各種特征都可以被衍生零件繼承。還可以在原有鍛造毛坯的基礎上等比例放大，縮小，生成新的毛坯件。而現實中，使用同一鍛造模具生產成本也會降低。

nbsp; 圖七圖八

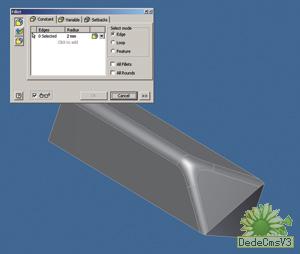

　　AIP的實體和曲面工具能非常方便的創建復雜的幾何模型，使設計符合制造規范的要求。通過放樣到點、 N邊修補、掃掠曲面、中心線放樣、 G2連續圓角，完整圓角，面到面的圓角等新功能，實現了曲面的圓滑過度。

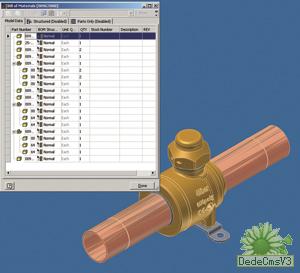

　　AIP提供了可視的零部件列表，可用以改進成本預算。BOM表從功能上為管理采購和非采購的裝配、子裝配或輔助材料（例如：焊料和密封膠等）提供了單一的數據源，這樣能準確創建工程 BOM 表，快速發布到生產部門和采購部門。#p#分頁標題#e#

圖九

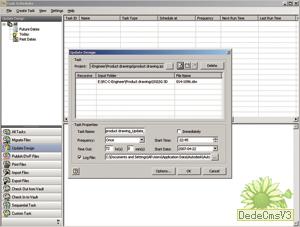

　　使用AIP的任務調度器，可以組織和定義不同類型程序的一個或多個耗時的任務，并在我們所希望的時間內以指定順序執行這些任務。關閉“任務調度程序”窗口，任務將在指定時間運行。Autodesk Inventor 的“任務調度器”中包含用于執行常見任務的預定義任務管理器，以及用戶自定義任務的任務管理器。“連續任務”管理器用于設置多個預定義任務和自定義任務。

圖十
　　AIP還有很多強大的功能，例如：Inventor Studio，Inventor Ansys 模塊， Inventor Autolimit 模塊，設計加速器等等。
　　現在Autodesk 的發展速度很快，產品更新和發布的速度也很快，今年已經發布了2008版本，在每次版本更新中，inventor都在不斷地完善自己，希望在今后的日子里，它能夠不斷地帶給我們新的驚喜！　　
