Autodesk是制造業、工程建設行業、地理信息業以及傳媒娛樂行業在二維、三維數字化設計軟件的世界領導者。自1982年AutoCAD正式推向市場以來，Autodesk提供了設計軟件、Internet門戶服務、無線開發平臺及定點應用，幫助遍及150多個國家的用戶推動業務，保持競爭力。

使用裝配替代可以使用其他零件替代裝配的零件或從該部件中創建衍生零件進行替代零件，詳細等級表達可以抑制不需要的零部件或者用單個零件表達替換多個零件來減少內存容量提高部件裝配性能。簡化的替換比單獨的抑制節省更多內存。當替換詳細等級處于激活狀態時，瀏覽器中的所有零部件將被抑制并隱藏。單擊“全部替換”工具，可以將某個零部件以替換當前部件中的所有引用。

3.節省內存的衍生零件-低內存消耗選項（創建衍生裝配，減少內存消耗）

◎“衍生裝配”對話框中的新選項

◎利用較大的衍生裝配減少內存消耗

◎目標零件瀏覽器中沒有任何實體節點

像我們的工程單位，需要制作的三維模型往往都是復雜大型平臺結構，基本上都是一個部件由上百個零件組成，像以往裝配在一起后運行起來很費勁，但是有了此功能，簡化了一些沒有必要的東西，加快了我們的工作效率，而且也不影響整體效果。

在裝配過程中使用衍生裝配，可以節省大量的內存空間，即在表達中選擇新建替換中的衍生零件，再選擇節省內存模式，模型出現替代，已經使用的內存空間減少。我們僅通過對180多個零件進行裝配，在此情況下，其優勢比較明顯。

4.性能優化

◎核心算法優化

算法的進步以及在三維幾何核心方面的持續投資推動了Inventor軟件的創新。Inventor 能夠在更為復雜的曲面環境下生成更出色的幾何解決方案。這樣便提高了復雜外形建模時的穩定性，從而顯著縮短了生成所需幾何圖形的時間。

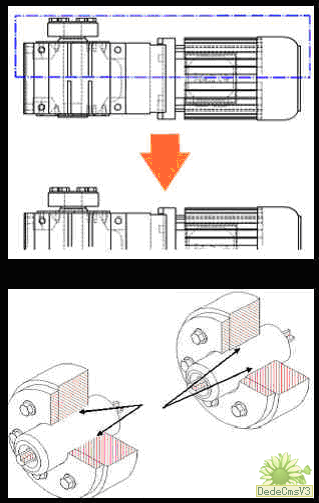

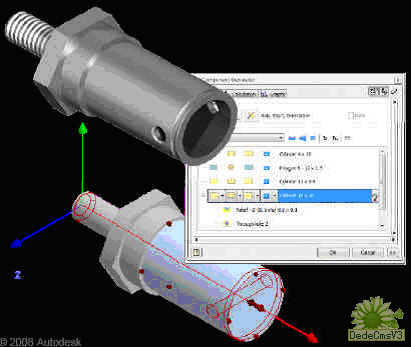

◎工程圖的變化

A可以直接提取復雜視圖中的一部分，進行修改

B軸側剖中添加剖面線

C重心顯示

D像ACM一樣對明細表過濾

E文本疊加將用AutoCAD中由/ #和^字符觸發的模式，您可以在輸入時插入疊加式文本。

我們在繪制工程圖中利用此功能，很快就得到了我們想要的效果，結構物復雜，零件超多，有時候表達起來很麻煩，現在好了，inventor擁有了可以直接提取復雜視圖中的一部分，進行修改，很方便。關鍵是現在創建不規則的曲面，復雜的三維曲面，在應用新增功能的基礎上，運算起來很輕松，也很好使。

Inventor 2009版工程圖功能得到很大的增強，和AutoCAD緊密關聯，上述功能完全可以實現。在建立工程圖是可以直接選擇.dwg格式，其中包括用戶十分熟悉GB的樣板圖，生成的工程圖可以在AutoCAD直接打開和編輯，為用戶帶來極大的方便。

在生成的零件剖面圖中可以直接修改剖面線的比例、樣式和角度等值，操作更加方便。添加中心線操作更加方便。

在工程圖中添加文字功能加強了，使得文字的書寫和AutoCAD差異不大。

由于能夠采用AutoCAD樣板圖，使得工程圖的生成、修改和打印更加方便。

二、提高設計效率

1.移植Autocad繪制命令和操作方法

(1)親切的Autocad命令

◎文本可與弧和圓一起創建

◎最大限度的套用Autocad命令

◎直接通過點坐標生成樣條曲線

#p#分頁標題#e#

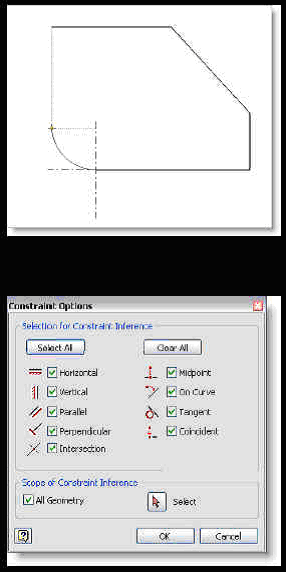

(2)約束的創新

◎草圖中的約束條件不再一成不變

A沒有約束

B指定約束但不永久保存

C創建持久約束

◎在未來會增加虛交，象限點，延伸，點對齊等捕捉操作

◎提供豐富的草圖概念設計素材

親切化，對于用慣了的autocad工程師來說，應用inventor草圖面板的方式和接近，更快更容易上手，增加了約束條件的選擇性，人性化放大縮小，功能很實際。

在Inventor 2009版中增加了AutoCAD命令，對于由AutoCAD創建的零件三視圖，直接在Inventor中使用快捷鍵E或R命令直接進入拉伸功能或旋轉功能界面，并可以直接引入參數，轉換成零件模型。

在創建模型草圖時，直接使用AutoCAD快捷命令（命令別名）、夾點和虛交等操作，可以大幅度提高效率。此功能對眾多的AutoCAD用戶無疑是一個好方法。可以利用以前的基礎快速創建草圖。查找一些特征點如中心等點更加直觀，而不用添加構造線和添加約束操作。

約束條件不再一成不變，以前不少用戶對約束條件感到麻煩，現在不用擔心，使得設計更加靈活。

此功能會使廣大的AutoCAD用戶快速提升到三維設計，是其它三維設計軟件不可比擬的。

2.操作界面及風格的統一

◎多個軟件間的操作風格和菜單統一，保證了軟件的易用性

◎繪制界面在原有基礎上進一步簡化，減低設計人員視覺疲勞

能夠與多個軟件合作，修改操作界面，很工程師們對此軟件的忠誠度大大提高，原因是此軟件基本上完全可以替代工程師們應用的以前的其它軟件，操作起來出入不大，只裝一個軟件即可搞定所有的工作任務。

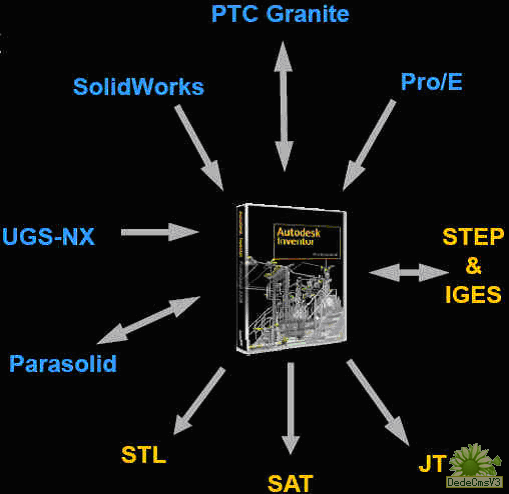

3.完善第三方數據的讀取（與采用本地CAD文件格式的供應商和客戶合作，從傳統三維系統中遷移數據）

◎本地格式轉換器

現在的數據讀取很是兼容，我們現在有些工作往往有些是通過cad等其他軟件先行制作完成的工作，我們要用來在做進一步的完善，由于可以兼容讀取，現在我們大大節省了先前制作出來的內容，直接讀取過來，便可以接著繼續制作以后的三維模型，工作效率提高不言而喻。

Inventor 2009版的界面和操作風格更加人性化，和其它軟件風格很統一。新的三維動態觀察器和坐標系，可以讓用戶很快確定合適的觀察位置和方便地觀察模型，比其他方法更加直觀，而且可以隨時返回原位置。

在Inventor 2009版可以導入其它CAD軟件零部件文件，如SolidWorks 零件文件（*.prt）和部件文件（*.asm），Pro/ENGINEER 零件文件 (*.prt*)、部件文件 (*.asm)、UGS NX 零件文件 (*.prt) 和部件文件 (*.prt)。此功能極大增強了不同CAD軟件的協同設計，由于我們經常和其他單位聯合設計，他們所采用的軟件和我們不同，如SolidWorks、Pro/ENGINEER和UGS等，通常我們需要重新建模，再進行裝配，即使轉換成中間格式，也會造成數據的不完整。此功能給我們帶來極大的好處，提高了實際效率。

三、增強的功能

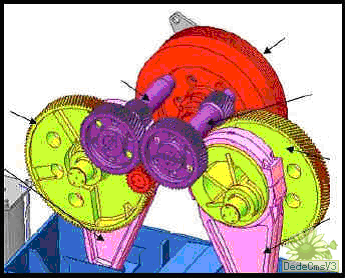

1.改進的設計加速器

◎設計加速器生成的實體，提供了線條和實體的多種表示方法

◎豐富結構特征的種類

◎強度校核將采用ANSI/AGMA 2001-D04

#p#分頁標題#e#

設計加速器應用起來很方便，不僅可以提高效率，還可以增加了應用效果—實體化，也就是說采用他的功能直接生成實體，對于機械工程師來說更簡單不過了，很好上手。

在部件工具面板中單擊右鍵選擇的改進的設計加速器，它的功能更加強大，豐富了設計內容，將一些部件的設計計算融為一體，使得該軟件是一個真正的領先的機械設計軟件。該功能采用基于標準的自動方式來進行產品開發設計，在用戶僅需給出技術參數可以自動設計，并且可以進行強度校核。在設計的過程中不用再去翻閱設計手冊，不需要進行大量的部件和零件建模和計算工作。減少大量的工作量，直接提高效率，并且作到優化設計。《工程師手冊》包含了設計加速器中的所有生成器和計算器的相關基礎知識及計算公式，為設計師提供了有效的幫助，效果非常好。

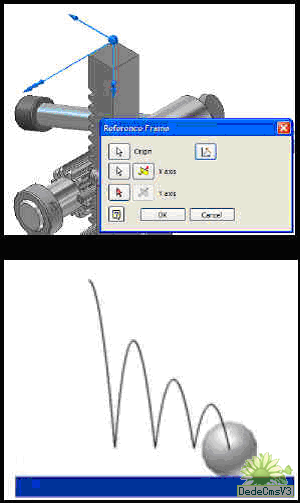

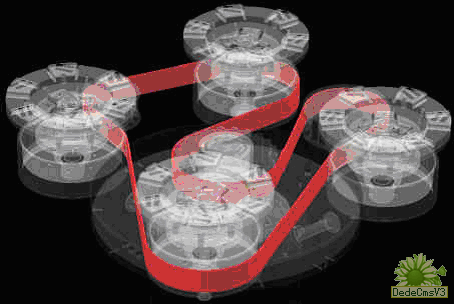

2.仿真工作流

◎裝配環境的所有約束將逐步被讀取

◎以不同顏色顯示固定組，從而讓運動變得更直觀

◎將內容直接與Inventor Studio結合

區分效果明顯，查找很方便，對于眾多的零件來說，約束讀取效果明顯，迅速區分。

運動仿真是機械設計中必不可少的功能，該功能可以驗證設計的合理性，還可以直接與Inventor Studio結合，并且可以生成仿真的結果。通過對我們自己設計的電動代步車進行運動方針，操作步驟十分簡單，效果非常直觀，可以查看連接、載荷以及零部件結構如何作為移動的運動機構交互作用，也直接看到設計的不理想的環節，以便改進。

有限元分析非常實用，操作十分簡單。對于不了解ANSYS軟件的工程技術人員，幾乎不用培訓就可以進行分析。概念非常清晰，菜單功能簡單明了，結果報告十分詳細。此功能會使設計更加優化。

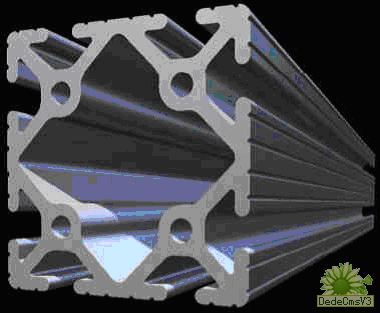

3.結構件生成器（在設計中應用自定義的型材截面）

◎用戶定義的截面

◎插入多個元素

◎改進資源遷移

◎優化多接觸面處理

充分利用結構件生成器，更方便我們的工程需要的制作，我們的平臺簡單來說是由工字鋼、管件等焊接連接而成的，拐角處或者接縫處應用此功能，很快得到解決。

結構件生成器用于創建結構件部件，對于結構件可以邊設計邊分析，進行優化。可以基于標準的自動化方式來快速創建結構件部件，否則需要大量部件和零件模型才能完成工作。我們對其中的功能進行測試，效果很好。

在設計的過程中，可以實現自上而下的設計，隨時對部件進行編輯。不必使用裝配約束和自適應關系可以提高部件更新的性能和可靠性。

經過代步車結構設計的測試效果很好，效率有很大的提高，并且保證了設計的可靠性。

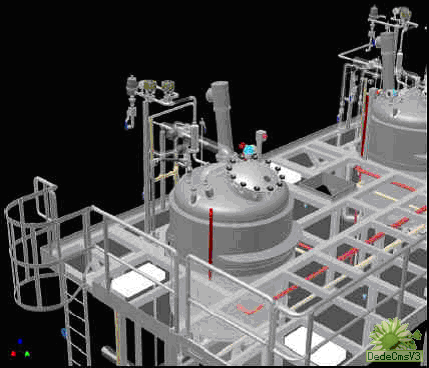

4.自排水管線（設計符合衛生和無菌要求的自排水管線）

◎完善水利軟管的系列化

◎自排水管件樣式

◎符合ASME BPE標準的配件庫

◎自動布置自排水管線

◎改進的布管工具

#p#分頁標題#e#

布管方面我們應用不多，不作介紹，謝謝

自排水管線功能經測試，上述功能完全可以實現。

本人原來在冶金部設計院工作，曾從事過暖通和熱力專業的軟件開發，對功能比較感興趣。僅按照幾個實例進行測試，操作比較方便。

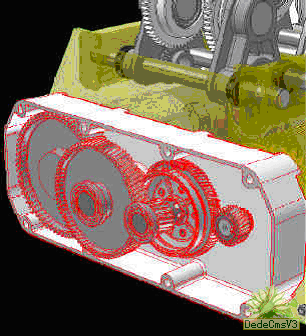

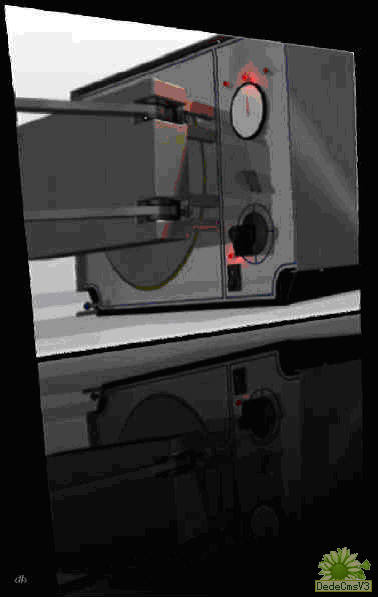

5.Studio（讓渲染圖和動畫更為逼真）

◎用戶定義的相機路徑

◎景深/f值

◎視頻合成

◎柔和陰影

◎局部光效

◎重置光源

◎約束抑制

應用這些功能讓我感覺到渲染的更加逼真，更加專業化，讓工程師們制作出來的效果更加接近實物效果，以假亂真，尤其是些特殊材質的結構（透明效果、玻璃效果、塑料效果等等）。

我們在多個部件中進行渲染和動畫制作，Inventor 2009版中的渲染和動畫功能得到增強，尤其零件的材質設置，比3D MAX靈活的多。用戶定義相機路徑的方式比較靈活，動作的設置比較直觀，光源和場景的設置很方便，渲染速度較快，渲染的效果很逼真。由于我們具備3D MAX的基礎，所以感到操作方便快捷。

上述功能完全可以實現，操作比較簡單。

6.擴充資源中心庫

◎逐步完善國標的管路庫

◎增加最新國標的標準件

◎增加鈑金緊固件，例如PEM品牌

完善資源庫，很好的得到應用，對于我們來說多數應用的是工字鋼、角鋼等工程用料，inventor符合國際標準，也能準確給出材質等標準化，很是方便。

在新的版本中增加了新的國標標準件，鈑金緊固件和管路庫功能的增加，使得設計更加輕松，以前經常需要查找手冊，現在可以直接在軟件內完成。減少設計人員的工作量，提高了效率。

Autodesk Inventor軟件是AutoCAD軟件用戶增添三維設計能力，同時保護二維設計數據和AutoCAD技術專業知識投資的最佳選擇。2008年4月，Autodesk發布了Autodesk Inventor 2009版，在原有版本的基礎上新增或增強了很多功能。

針對新功能，本刊特邀中海油海工安裝公司技術中心繪圖室主任倪紅雨、北京首鋼國際工程技術有限公司設備開發成套部高級工程師劉致平、北京首鋼國際工程技術有限公司工業爐事業部設計師劉磊以及北京真美視聽技術有限責任公司研發部部長張民久進行了評測，希望能使廣大的Inventor愛好者更加近距離的感受Autodesk Inventor 2009。

一、處理更大型的裝配（處理極為復雜的機器和裝配）

1.全面的64位支持（充分發揮64位Windows系統使用龐大內存的能力）

◎全面支持Windows XP和Windows Vista 64位版本

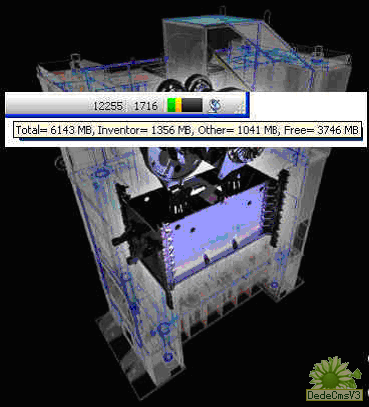

◎容量計-顯示可選的物理內存

◎自動化安裝

倪紅雨：這一點做得很好，現在運行inventor速度明顯提高，針對我們的工作站（目前已到4g內存）以前無法實現充分利用4g內存的毛病，現在在軟件能夠支持64位的情況下，釋放出了4g內存的優勢，計算、分析速度有了明顯的提高。也說明了inventor發展方向的明確性。

張民久：經過測試，該軟件全面支持Windows XP和Windows Vista 64位版本，我們分別在兩個系統內運行此軟件，經過兩周的反復運行，包括上百個零件的大裝配的測試，系統運行十分穩定，沒有出現跳出和死機的情況。在加載模型時，非常直觀地顯示使用的內存和可用的內存容量，可以讓用戶動態了解系統運行時的內存狀況。軟件的安裝過程十分簡便，可以自動化安裝。#p#分頁標題#e#

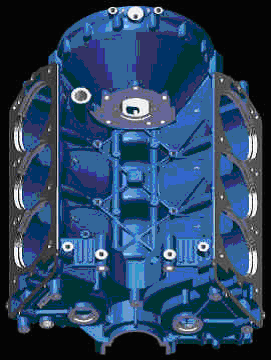

2.裝配替代（使用簡化的零件來表示裝配，同時保留各種約束、質量屬性和物料清單(BOM)數據）

◎新型詳細等級（LOD）

◎通過詳細等級詳細表達控制“替代零件”文件

◎裝配中的其他所有零部件將被抑制并隱藏在瀏覽器中

◎“iProperties”仍將反映父裝配的主詳細等級（Master LOD）

圖2

使建模簡單化，我們現在可以分工合作，一人制作精細的零部件，另一人制作概念化零件，加快工作效率，滿足各個項目的各種工作要求，需要精細的我們可以合并，體現完美主義，在時間緊的情況下我們可以概念化，很是方便。
